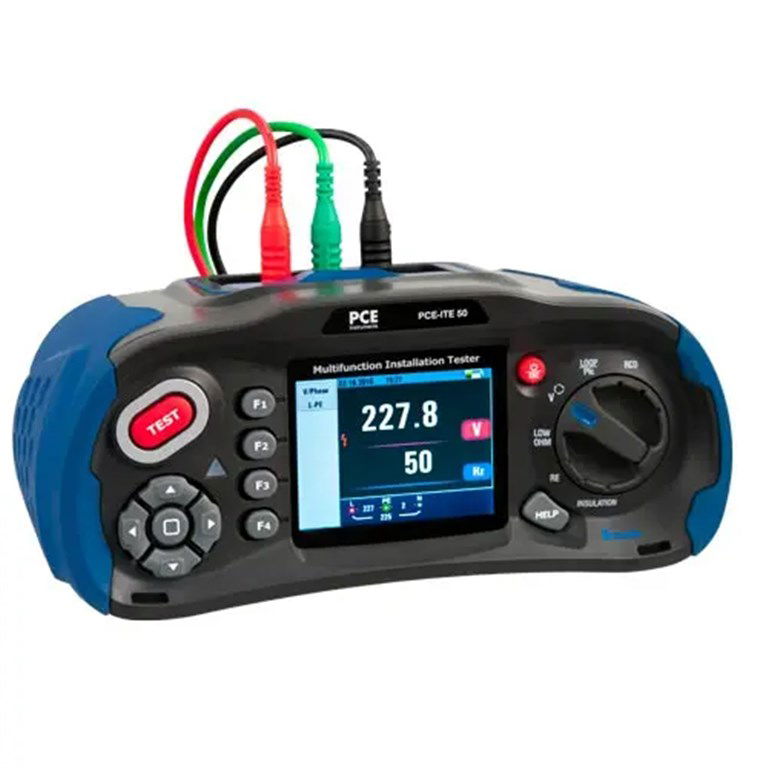

PCE Elektrik Test Cihazı PCE-ITE 50

İlan Numarası (hw) 122327

Ürün Bilgisi

Elektrik Test Cihazı PCE-ITE 50

Yalıtım direnci / Topraklama direnci / Döngü empedansı /

Voltaj ölçümü / Düşük direnç ölçümü / RCD testi

Elektrik test cihazı PCE-ITE 50, 3.5 inç TFT renkli LCD ekranı bulunan sağlam bir ölçüm cihazıdır. Elektrik test cihazı, yalıtım direnci, topraklama direnci, döngü empedansı, voltaj, düşük empedans ölçümü ve kamera fonksiyonlu RCD testi gibi çeşitli ölçüm modlarının yanı sıra ölçümleri uygun fotoğraflarla belgeleme imkanı sunar. Elektrik test cihazı ile sabit tesisatların güvenli ve doğru bir şekilde monte edildiğinden emin olunabilir. Elektrik test cihazında bulunan çift ekran, sezgisel semboller ve yüksek görüş açısı sayesinde ölçümler hızlı bir şekilde ve rahatlıkla gerçekleştirilebilir. Elektrik test cihazının düşük direnç ölçümü ile topraklama iletkenleri, potensiyel dengeleme iletkenleri ve koruyucu iletkenler düşük empedans açısından kontrol edilebilir.

Elektrik test cihazının düşük direnç ölçümü için 0 … 2000 Ω ölçüm aralığı ve 0.001 … 1 Ω çözünürlüğü bulunur. Elektrik test cihazının belki de en önemli ölçümü, yalıtım direnci ölçümüdür. Elektrik kabloları, malzeme göçü ya da ısı üreten arıza akımlarını tespit etmek için yalıtım ölçümü sırasında voltaj altına yerleştirilir. Çoğu durumda bu arıza akımları o kadar minimaldir ki koruyucu cihazlar tarafından tespit edilemezler ve en kötü durumda da yangına neden olurlar.

Elektrik test cihazı ile 125 V, 250 V, 500 V ya da 1000 V’luk test voltajında yalıtım ölçümleri gerçekleştirilebilir. Her durumda test akımı 1 mA’dır. Bir güç kaynağı sisteminin tüm sistem ve devrelerini ortak bir potansiyele (topraklama referansı ya da potansiyel referansı) getirmek, kısa devre akımlarına ve aşırı voltajlara karşı korumak için topraklama direncinin mümkün olduğunca düşük empedanslı olması gerekir. Elektrik test cihazı, 0 … 2000 Ω ölçüm aralığı ve 0.01 … 1 Ω çözünürlüğü ile topraklama direncinin anlamlı bir ölçümü için tüm koşulları sunar.

Özellikler

- 3.5 inç renkli TFT LCD ekran

- Döngü empedansı L-N, L-PE ve N-PE

- Ayarlanabilir FI test akımı

- SD kart ve Bluetooth

- Çift ekran

- İyi / kötü FI testi

- Düşük Ohm (direnç) ölçümü

- 1000 V terminal voltaja kadar

Teknik Bilgiler

Yalıtım Testi

Terminal Voltajı 125 V (0 ... 10%)

Ölçüm Aralığı Çözünürlük Hassasiyet

0.125 ... 4 MΩ 0.001 MΩ ± (2% + 10 dijit)

Test Akımı Kısa Devre Akımı

1 mA @ 125 kΩ <= 1 mA

Ölçüm Aralığı Çözünürlük Hassasiyet

4.001 ... 40 MΩ 0.01 MΩ ± (2% + 10 dijit)

40.01 ... 400 MΩ 0.1 MΩ ± (4% + 5 dijit)

400.1 ... 1000 MΩ 1 MΩ ± (5% + 5 dijit)

Terminal Voltajı 250 V (0 ... 10%)

Ölçüm Aralığı Çözünürlük Hassasiyet

0.125 ... 4 MΩ 0.001 MΩ ± (2% + 10 dijit)

Test Akımı Kısa Devre Akımı

1 mA @ 250 kΩ <= 1 mA

Ölçüm Aralığı Çözünürlük Hassasiyet

4.001 ... 40 MΩ 0.01 MΩ ± (2% + 10 dijit)

40.01 ... 400 MΩ 0.1 MΩ ± (3% + 2 dijit)

400.1 ... 1000 MΩ 1 MΩ ± (3% + 2 dijit)

Terminal Voltajı 500 V (0 ... 10%)

Ölçüm Aralığı Çözünürlük Hassasiyet

0.125 ... 4 MΩ 0.125 ... 4 MΩ 0.001 MΩ

Test Akımı Kısa Devre Akımı

1 mA @ 500 kΩ <= 1 mA

Ölçüm Aralığı Çözünürlük Hassasiyet

4.001 ... 40 MΩ 0.01 MΩ ± (2% + 10 dijit)

40.01 ... 400 MΩ 0.1 MΩ ± (3% + 2 dijit)

400.1 ... 1000 MΩ 1 MΩ ± (4% + 5 dijit)

Terminal Voltajı 1000 V (0 ... 10%)

Ölçüm Aralığı Çözünürlük Hassasiyet

0.125 ... 4 MΩ 0.001 MΩ ± (3% + 10 dijit)

Test Akımı Kısa Devre Akımı

1 mA @ 1 MΩ <= 1 mA

Ölçüm Aralığı Çözünürlük Hassasiyet

4.001 ... 40 MΩ 0.01 MΩ ± (2% + 10 dijit)

40.01 ... 400 MΩ 0.1 MΩ ± (3% + 2 dijit)

400.1 ... 1000 MΩ 1 MΩ ± (4% + 5 dijit)

Düşük Ohm (Direnç) Ölçümü

Ölçüm Aralığı Çözünürlük Hassasiyet

2.000 Ω 0.001 Ω ± (1.5% + 30 dijit)

20.00 Ω 0.01 Ω ± (1.5% + 3 dijit)

200.0 Ω 0.1 Ω ± (1.5% + 3 dijit)

2000 Ω 1 Ω ± (1.5% + 5 dijit)

Maks. Açık Devre Voltajı 5.8 V

Aşırı Yük Koruması 250 Vrms

Süreklilik Testi

Ölçüm Aralığı Çözünürlük

2000 Ω 0.01 Ω

Maks. Açık Devre Voltajı 5.8 V

Aşırı Yük Koruması 250 Vrms

Kısa Devre Akımı >= 200 mA

Döngü Empedansı L-PE (Hi-Amp): Test Akımı 4.0 A

Ölçüm Aralığı Çözünürlük Hassasiyet

0.23 ... 9.99 Ω 0.01 Ω ± (5% + 6 dijit)

10.0 ... 99.9 Ω 0.1 Ω ± (5% + 6 dijit)

100 ... 999 Ω 1 Ω ± (5% + 6 dijit)

L-PE (Tetikleme olmadan): Tests Akımı 15 mA

Ölçüm Aralığı Çözünürlük Hassasiyet

0.23 ... 9.99 Ω 0.01 Ω ± (5% + 6 dijit)

10.0 ... 99.9 Ω 0.1 Ω ± (5% + 6 dijit)

100 ... 999 Ω 1 Ω ± (5% + 6 dijit)

L-N: Test Akımı 4.0 A

Ölçüm Aralığı Çözünürlük Hassasiyet

0.23 ... 9.99 Ω 0.01 Ω ± (4% + 4 dijit)

10.0 ... 99.9 Ω 0.1 Ω ± (4% + 4 dijit)

100 ... 999 Ω 1 Ω ± (4% + 4 dijit)

RCD Testi

RCD (In) 10 mA, 30 mA, 100 mA, 300 mA, 650 mA, 1 A

Faktör x 1/2, x1, x2, x5

Tetikleme Süresi Hassasiyeti ± (1% + 1 ms)

Test Akımı Sinyal Formu Sinüs (AC)

Tetikleme Özellikleri G ve S

Tetikleme Zamanı 0° ya da 180°

Voltaj Aralığı 194 ... 260 V AC (50/60 Hz)

Akım Ölçümü Hassasiyeti ± (5 % + 2 dijit)

Voltaj Ölçümü

Ölçüm Aralığı Çözünürlük Hassasiyet

80 ... 500 V AC/DC 1 V ± (2 % + 2 dijit)

Frekans Ölçümü

Ölçüm Aralığı Çözünürlük Hassasiyet

45 ... 65 Hz 1 Hz ±2 Hz

Topraklama Ölçümü

Ölçüm Aralığı Çözünürlük Hassasiyet

0.00 ... 99.99 Ω 0.01 Ω ± (2% + 30 dijit)

100.0 ... 999.9 Ω 0.1 Ω ± (2% + 6 dijit)

1000 ... 2000 Ω 1 Ω ± (2% + 6 dijit)

Genel Teknik Özellikler

Güç Kaynağı 8 x 1.2 ... 1.5 V AA pil

Pil Ömrü Yaklaşık 15 saat

Ölçüm Kategorisi CAT III 600 V

Koruma Sınıfı IP 65

Ekran 3.5 inç TFT (320 x 240 piksel)

Çevre Koşulları 0 ... 45 °C, 0...95% n.o, yoğuşmasız

Boyut 24.2 cm x 10.5 cm x 14.5 cm

Ağırlık 1.56 kg

Teslimat İçeriği

1 x Elektrik Test Cihazı PCE-ITE 50,

1 x Test Uçları,

1 x Taşıma Çantası,

1 x Kullanım Kılavuzu.
