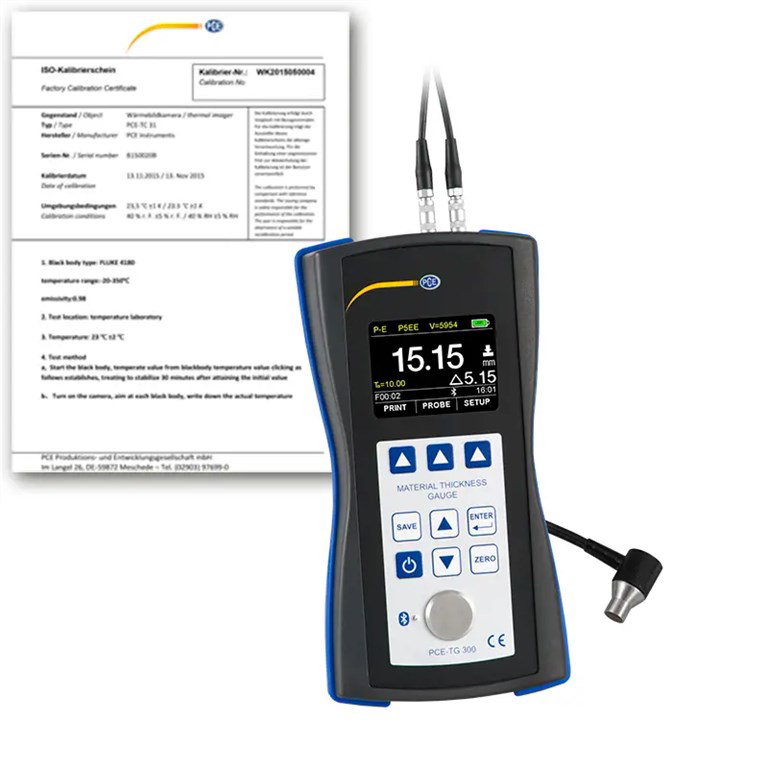

Kalınlık Ölçüm Cihazı PCE-TG 300-NO7

Geniş ölçüm aralığı / 600 mm’ye kadar / Puls-Echo ya da Echo-Echo modu /

Tüm homojen malzemeler için / Bluetooth aracılığıyla yazdırma fonksiyonu / USB bağlantısı

Kalınlık ölçüm cihazı PCE-TG 300-NO7, çeşitli uygulamalar için özel sensörleri bulunan bir ölçüm cihazıdır. Kalınlık ölçüm cihazı ile genel olarak tüm homojen malzemelerin duvar kalınlıkları ölçülebilir. Kalınlık ölçüm cihazının plastik ya da dökme demir gibi sönümleyici ya da saçıcı malzemeler için özel sensörleri mevcuttur. Kalınlık ölçüm cihazının 90° açılı sensörü ulaşılması zor ölçüm noktalarında da ölçüm gerçekleştirilmesini sağlar. Ses hızı kalınlık ölçüm cihazında ayarlanabildiğinden çeşitli malzemelere uyarlanabilir.

Ölçüm değerleri, kalınlık ölçüm cihazının kolay okunabilir TFT renkli ekranında doğrudan görüntülenir. Dahili hafıza ile farklı ölçüm noktaları kaydedilebilir ve opsiyonel olarak sunulan yazılım aracılığıyla okunabilir. Kalınlık ölçüm cihazının tahribatsız ultrasonik ölçüm yöntemi sayesinde son ürünlerde de ölçüm gerçekleştirilebilir. Kalınlık ölçüm cihazının Echo-Echo çalışma modu kullanılarak kaplanmış iş parçaları bile ölçülebilir (sadece PCE-TG 300-P5EE sensörü ile)

Özellikler

- Geniş ölçüm aralığı

- Çeşitli sensörler mevcuttur

- Pil ile çalışır

- Hata ve çatlak tespit imkanı

- Dahili veri belleği

- Bluetooth aracılığıyla yazdırma imkanı

- ISO Kalibrasyon Sertifikası

Teknik Bilgiler

PCE-TG-NO7 Sensör

Ölçüm Aralığı 0.65 ... 200 mm (çelik)

Minimum Boru Çapı 15 x 2 mm

Frekans 7 MHz

Çap 6 mm

Açıklama İnce duvarlı ya da çok kavisli borular için

PCE-TG 300-NO7 Cihaz

Ölçüm Aralığı

PE: Puls-Echo Modu: 0.65 ... 600 mm (çelik) (sensöre göre ölçüm aralığı değişebilir)

EE: Echo-Echo Modu 2.50 ... 100 mm (sadece PCE-TG 300-P5EE sensörü ile)

Hassasiyet

± 0.04 mm H [mm] (<10 mm); ± % 0.4 H [mm] (>10 mm)

H, iş parçasının malzeme kalınlığını ifade eder.

Çözünürlük 0.1 mm / 0.01 mm / 0.001 mm (ayarlanabilir)

Ölçülebilir Malzemeler

Metal

Plastik

Seramik

Epoksi reçine

Cam

ve tüm homojen malzemeler

Çalışma Modu

Puls-Echo Modu (Hata ve çatlak tespiti)

Echo-Echo Modu (Katman kalınlıklarını gizleme (cila gibi)

Kalibrasyon

Ses hızı kalibrasyonu

Sıfır noktası kalibrasyonu

İki noktalı kalibrasyon

Görüntüleme Modu Normal mod, tarama modu, fark modu

Ölçüm Birimi mm / inch

Veri Aktarımı Bluetooth ile yazdırma / USB 2.0

Hafıza Her biri 100 veri kaydı içeren 100 veri grubuna sahip uçucu olmayan bellek

Pil Ömrü

Sürekli çalışma 100 saat

Otomatik Stand-by-modu (bekleme modu) (ayarlanabilir)

Otomatik kapanma modu (ayarlanabilir)

Güç Kaynağı 4 x 1.5 V AA pil

Ekran Parlaklık ayarlamalı 320 x 240 piksel TFT LCD renkli ekran

Çevre Koşulları 0 ... 50 °C, ≤80 % n.o. yoğuşmasız

Depolama Koşulları -20 ... +70 °C, ≤80 % n.o. yoğuşmasız

Boyut 185 x 97 x 40 mm

Ağırlık 375 g

Teslimat İçeriği

1 x Kalınlık Ölçüm Cihazı PCE-TG 300-NO7-ICA,

1 x Sensör PCE-TG-NO7,

1 x 100 ml Bağlantı Jeli,

4 x AA Pil,

1 x Taşıma Çantası,

1 x Kullanım Kılavuzu,

1 x ISO Kalibrasyon Sertifikası.
