Ölçüm Parametreleri :
Rt
Max. Ölçülebilir Pürüzlülük Boyutu (µm):
50
Min. Ölçülebilir Pürüzlülük Boyutu (µm):
0,1
Hassasiyet (±%):
0,1
Max. Statik Ölçüm Önerilen Kuvvet (Stilus Kuvveti) (mN):
Belirtilmedi
Stilus Açısı (°):
Belirtilmedi
μm/μinch Birim Değiştirme :
Yok
Prob Uç Yarıçapı (µm):
Belirtilmedi
Profilometre Türü :
Diğer
Ürün Ebatları
(En/Boy/Yükseklik) (mm):
128,00/80,00/30,00
Ürün Ağırlığı
(kg):
1,00
Nakliye/Kargo:
Dahil
Açıklama
Ürün Bilgisi

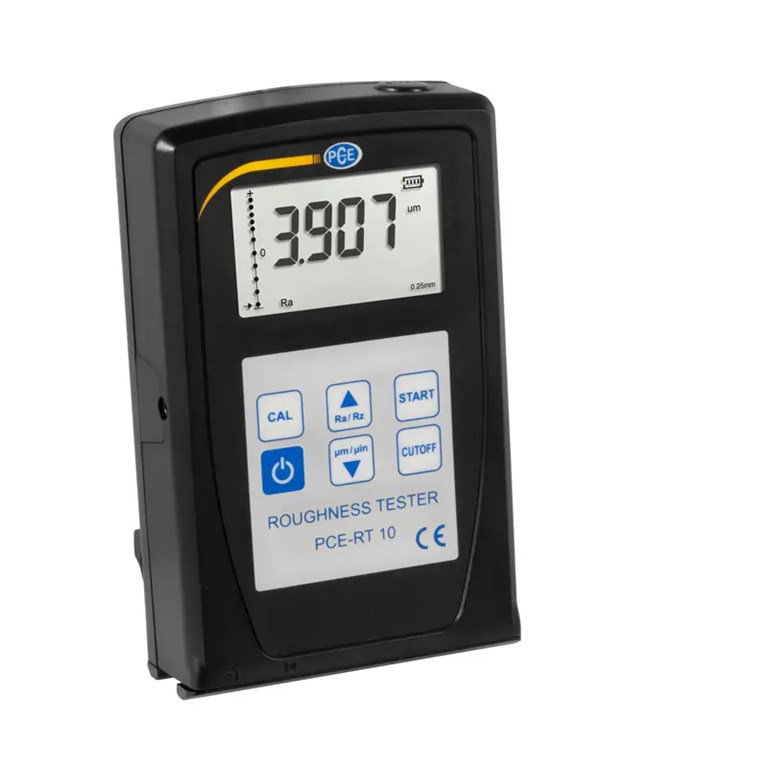

Pürüzlülük Ölçüm Cihazı PCE-RT 10
Yüzey pürüzlülüğü ölçümü / Ra ve Rz ölçüm parametresi / Arka aydınlatmalı LCD ekran /
Elmas sensör / RS232C arayüzü
Pürüzlülük ölçüm cihazı PCE-RT 10, küçük, hafif ve kullanımı kolay bir ölçüm cihazıdır. Pürüzlülük ölçüm cihazı, entegre elmas sensörü ile ortalama Ra pürüzlülüğünü ve ortalama Rz pürüzlülüğünü ölçer. Bunun için pürüzlülük ölçüm cihazı ölçülecek yüzeye yerleştirilir ve entegre elmas sensörü yüzeyi taramak için eşit şekilde hareket eder. Ölçüm değerleri, indüksiyon ile ölçüm sırasında sensörün yer değiştirmesi ile belirlenir.
Ölçüm sonuçları, pürüzlülük ölçüm cihazının büyük LCD ekranında görüntülenir. Pürüzlülük ölçüm cihazı, entegre RS232C arayüzü sayesinde bilgisayara bağlanabilir. Yazılıma uygun arayüz kablosu aksesuar olarak mevcuttur. Pürüzlülük ölçüm cihazı, ISO, DIN, ANSI ve JIS standartlarının pürüzlülük ölçüm gereksinimlerini karşılar.
Özellikler
- Ra ve Rz ölçümü
- İndüksiyon prensibi
- Arka aydınlatmalı LCD ekran
- Kesim (cutoff) frekansı fonksiyonu
- Kolay kullanım
- RS232C arayüzü
- Elmas sensör
- Otomatik kapanma
Teknik Bilgiler
Standart GB/T6062, ISO4287, DIN4768, JIS B, ANSI46.1
Ekran LCD
Ölçüm Parametresi Ra, Rz
Ölçüm Aralığı Ra: 0.05 ~ 10.00 µm Rz: 0.1 ~ 50.0 µm
Hassasiyet ± %15
Tekrarlanabilirlik %10
Çözünürlük 0.001 / 0.01 / 0.1
Sensör
Sensör Yarıçapı 10 µm
Sensör Malzemesi Elmas
Sensör Ölçüm Kuvveti 16 mN (1.6 gf)
Sensör Açısı 90°
Kılavuz Başlığının Dikey Yarıçapı 48 mm
Maksimum Hareket Uzunluğu 12.5 mm / 0.5 inç
Cutoff Uzunluğu (I) 0.25 mm, 0.8 mm, 2.5 mm
Ölçüm Hızı
Örnekleme Hareket uzunluğu = 0.25 mm, Vt = 0.135 mm/s
Örnekleme Hareket uzunluğu = 0.8 mm, Vt = 0.5 mm/s
Örnekleme Hareket uzunluğu = 2.5 mm, Vt = 1 mm/s
Geri Çekilme Hızı Vt = 1 mm/s
Değerlendirme Uzunluğu 1 ~ 2L Opsiyonel
Çevre Koşulları Sıcaklık: 0 ~ 50 °C bağıl nem: <80% n.o
Güç Kaynağı 4 x 1.5 V AA (UM-3) pil
Boyut
128 x 80 x 30 mm
Ağırlık
280 g
Teslimat İçeriği
1 x Pürüzlülük Ölçüm Cihazı PCE-RT 10,
1 x Kalibrasyon Plakası,
1 x Tornavida,
1 x Kullanım Kılavuzu.
