PCE Titreşim Ölçer PCE-VM 5000-KIT

İlan Numarası (hw) 121557

Ürün Bilgisi

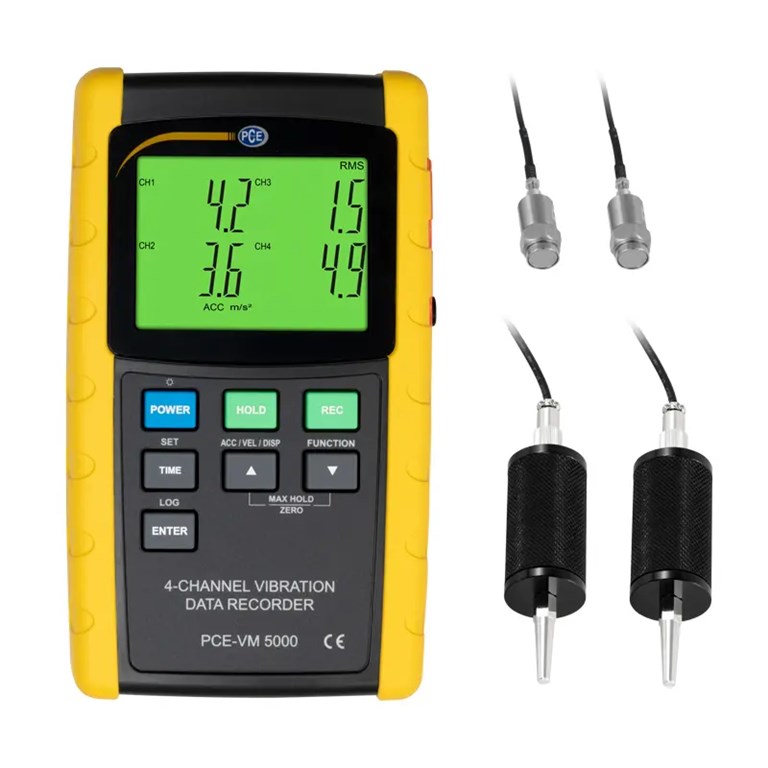

Titreşim Ölçer PCE-VM 5000-KIT

4 kanallı / Data logger fonksiyonu / İvme, hız ve yer değiştirme ölçümü

Titreşim ölçer PCE-VM 5000-KIT, aynı anda 4 noktada titreşim ölçümü gerçekleştirme imkanı sunar. Titreşim ölçer, 10 Hz … 1 kHz frekans aralığında hız, ivme ve yer değiştirme ölçümü gerçekleştirebilir.

Titreşim sensörü kablosunun 1.2 metre uzunluğunda olması, titreşim ölçerin incelenen bileşenin farklı noktalarındaki titreşimleri kaydetmesini sağlar. Titreşim ölçer ile elde edilen ölçüm değerleri, doğrudan titreşim ölçerin ekranında görüntülenebilir ya da SD kart ile bilgisayara aktarılarak Excel’de analiz edilebilir.

Özellikler

- Frekans aralığı: 10 Hz … 1 kHz

- İvme, hız ve yer değiştirme ölçümü

- Aynı anda 4 sensör bağlama imkanı

- SD kartta veri depolama

- Sağlam tasarım

- Hassas ölçüm

- Büyük, arka aydınlatmalı LCD ekran

- Bilgisayardaki veriler Excel’de değerlendirilebilir

Teknik Bilgiler

İvme

Ölçüm Birimi: m/s²

Ölçüm aralığı: 0.5 … 199. m/s²

Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)

Ölçüm Birimi: g

Ölçüm aralığı: 0.05 … 20.39 g

Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)

Ölçüm Birimi: ft/s²

Ölçüm aralığı: 2 … 656 ft/s²

Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)

Kalibrasyon Noktası 50 m/s² (160 Hz)

Hız

Ölçüm Birimi: mm/s

Ölçüm aralığı: 0.5 … 199.9 mm/s

Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)

Ölçüm Birimi: cm/s

Ölçüm aralığı: 0.05 … 19.99 cm/s

Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)

Ölçüm Birimi: inch/s

Ölçüm aralığı: 0.02 … 7.89 inch/s

Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)

Kalibrasyon Noktası 50 mm/s (160 Hz)

Yer Değiştirme

Ölçüm Birimi: mm

Ölçüm aralığı: 1999 mm

Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)

Ölçüm Birimi: inch

Ölçüm aralığı: 0.078 inch

Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)

Kalibrasyon Noktası 0.141 mm (160 Hz)

Ekran 82 x 61 mm arka aydınlatmalı LCD ekran

Kanal Sayısı 4 giriş kanalı

Ölçüm Türü İvme, hız, yer değiştirme

Ölçüm Birimi

İvme: m/s², g, ft/s²

Hız: mm/s, cm/s, inches/s

Yer değiştirme: mm, inches

Frekans Aralığı 10 Hz … 1 kHz

Peak Hold (Tepe Değeri Tutma)

İvme, hız: maks. peak değerini ölçer / günceller

Yer değiştirme: p-p değerini ölçer / günceller

Maks. Hold

İvme, hız: maks. peak değerini ölçer / günceller

Yer değiştirme: p-p değerini ölçer / günceller

Maks. Hold/Reset Tuşa basarak etkinleştirme

Zero Fonksiyonu İvme (RMS) ölçümü için tuşa basarak etkinleştirme

Data Logger Örnekleme Hızı

Otomatik: 1 … 3600 saniye

Manuel: tuşa basarak

Hafıza Kartı SD hafıza kartı (1 … 16 GB)

Data Hold Fonksiyonu Görüntülenen ölçüm değerini tutar.

Ses Çıkış Noktası

Mini stereo jak soketi,

Maks. gerilim: 2 V

Çıkış direnci: 100 Ohm

Çalışma Sıcaklığı 0 ... 50 °C

Çalışma Nemi Maks. %85 n.o.

Güç Kaynağı 8 x 1.5 V AA pil ya da 9 V güç adaptörü

Güç Tüketimi NiMH pil 3 x 2700 mAh

Çalışma / Şarj Süresi

Normal çalışma: yaklaşık 12 mA dc

Arka aydınlatma kapalı ve datalogger açıkken: yaklaşık 35 mA dc

Boyut

Cihaz: 515 g

Kablolu ve manyetik tabanlı sensör: 99 g

Ağırlık

Cihaz: 203 x 76 x 38 mm

Sensör: 16 x 37 mm (çap)

Kablo uzunluğu: 1.2 metre

Teslimat İçeriği

1 x Titreşim Ölçer PCE-VM 5000-KIT,

2 x Kablolu ve Manyetik Tabanlı Sensör VB-83 (1.2 metre),

2 x Titreşim Sensörü VB-84,

8 x 1.5 V AA Pil,

1 x Taşıma Çantası,

1 x Kullanım Kılavuzu.
