PCE Titreşim Ölçer PCE-VM 5000

İlan Numarası (hw) 121556

Ürün Bilgisi

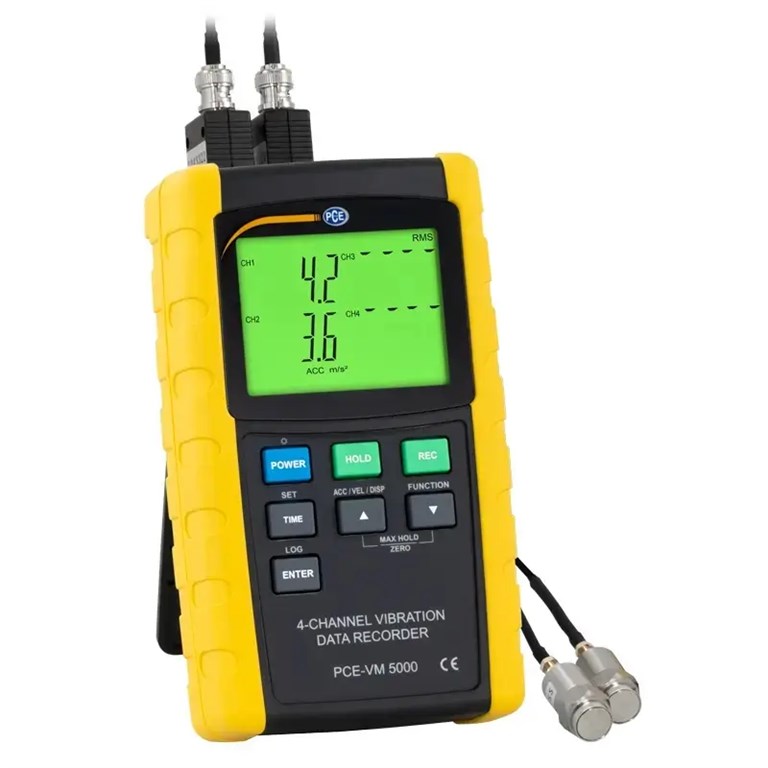

Titreşim Ölçer PCE-VM 5000

İvme, hız ve yer değiştirme ölçümü ve kaydı / Titreşim sensörleri aracılığıyla

eş zamanlı titreşim ölçümünün 4 kanalının gösterimi

Titreşim ölçer PCE-VM 5000, hassas titreşim ölçümü için tasarlanmıştır. Titreşim ölçer, hassas ve karmaşık olmasına rağmen sağlam tasarımı uzun ömürlü çalışma imkanı sunar. Titreşim ölçerin geniş ve ışıklı LCD ekranında titreşim sensörleri aracılığıyla dört kanallı eş zamanlı titreşim ölçümü görüntülenir. Titreşim ölçerin frekans aralığı 10 … 1 kHz’dir.

Titreşim sensörü kablosunun 1.2 metre uzunluğunda olması, titreşim ölçerin incelenen bileşenin farklı noktalarındaki titreşimleri kaydetmesini sağlar. Elde edilen ölçüm değerleri, doğrudan ekranda görüntülenebilir ya da SD kart ile bilgisayara aktarılarak daha sonra analiz edilebilir.

Özellikler

- Frekans aralığı: 10 Hz … 1 kHz

- İvme, hız ve yer değiştirme ölçümü

- Aynı anda 4 sensör bağlama imkanı

- SD kartta veri depolama

- Sağlam tasarım

- Hassas ölçüm

- Geniş, arka aydınlatmalı LCD ekran

- Bilgisayardaki veriler Excel’de değerlendirilebilir

Teknik Bilgiler

İvme

Ölçüm Birimi: m/s2

Ölçüm aralığı: 0.5 … 199. m/s2

Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin

%5’i + 5 dijit)

Ölçüm Birimi: g

Ölçüm aralığı: 0.05 … 20.39 g

Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin

%5’i + 5 dijit)

Ölçüm Birimi: ft/s2

Ölçüm aralığı: 2 … 656 ft/s2

Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin

%5’i + 5 dijit)

Kalibrasyon Noktası 50 m/s2 (160 Hz)

Hız

Ölçüm Birimi: mm/s

Ölçüm aralığı: 0.5 … 199.9 mm/s

Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin

%5’i + 5 dijit)

Ölçüm Birimi: cm/s

Ölçüm aralığı: 0.05 … 19.99 cm/s

Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin

%5’i + 5 dijit)

Ölçüm Birimi: inch/s

Ölçüm aralığı: 0.02 … 7.89 inch/s

Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin

%5’i + 5 dijit)

Kalibrasyon Noktası 50 mm/s (160 Hz)

Yer Değiştirme

Ölçüm Birimi: mm

Ölçüm aralığı: 1999 mm

Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin

%5’i + 5 dijit)

Ölçüm Birimi: inç

Ölçüm aralığı: 0.078 inç

Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin

%5’i + 5 dijit)

Kalibrasyon Noktası 0.141 mm (160 Hz)

Ekran 82 x 61 mm arka aydınlatmalı LCD ekran

Kanal Sayısı 4 giriş kanalı

Ölçüm Türü İvme, hız, yer değiştirme

Ölçüm Birimi

İvme: m/s², g, ft/s²

Hız: mm/s, cm/s, inches/s

Yer değiştirme: mm, inches

Frekans Aralığı 10 Hz … 1 kHz

Peak Hold (Tepe Değeri Tutma)

İvme, hız: maks. peak değerini ölçer / günceller

Yer değiştirme: p-p değerini ölçer / günceller

Maks. Hold

İvme, hız: maks. peak değerini ölçer / günceller

Yer değiştirme: p-p değerini ölçer / günceller

Maks. Hold/Reset Tuşa basarak etkinleştirme

Zero Fonksiyonu Hız (RMS) ölçümü için tuşa basarak etkinleştirme

Veri Kaydedici Örnekleme Hızı

Otomatik: 1 … 360 saniye

Manuel: tuşa basarak

Hafıza Kartı SD hafıza kartı (1 … 16 GB)

Data Hold Fonksiyonu Görüntülenen ölçüm değerini kaydeder.

Ses Çıkış Noktası

Mini stereo jak soketi,

Maks. gerilim: 2 V

Çıkış direnci: 100 Ohm

Çevre Koşulları 0 ... 50 °C, maks. %85 n.o.

Güç Kaynağı 8 x 1.5 V AA pil ya da 9 V güç adaptörü

Güç Tüketimi NiMH pil 3 x 2700 mAh

Çalışma / Şarj Süresi

Arka aydınlatma kapalı ve datalogger açıkken:

yaklaşık 35 mA dc

Boyut

Cihaz: 203 x 76 x 38 mm

Sensör: 16 x 37 mm (çap)

Kablo uzunluğu: 1.2 metre

Ağırlık

Cihaz: 515 g

Kablolu ve manyetik tabanlı sensör: 99 g

Teslimat İçeriği

1 x Titreşim Ölçer PCE-VM 5000,

2 x Kablolu ve Manyetik Tabanlı Sensör (1.2 metre),

8 x 1.5 V AA Pil,

1 x Taşıma Çantası,

1 x Kullanım Kılavuzu.
