PCE Titreşim Ölçer-Sensör PCE-PVS 20

İlan Numarası (hw) 121545

Ürün Bilgisi

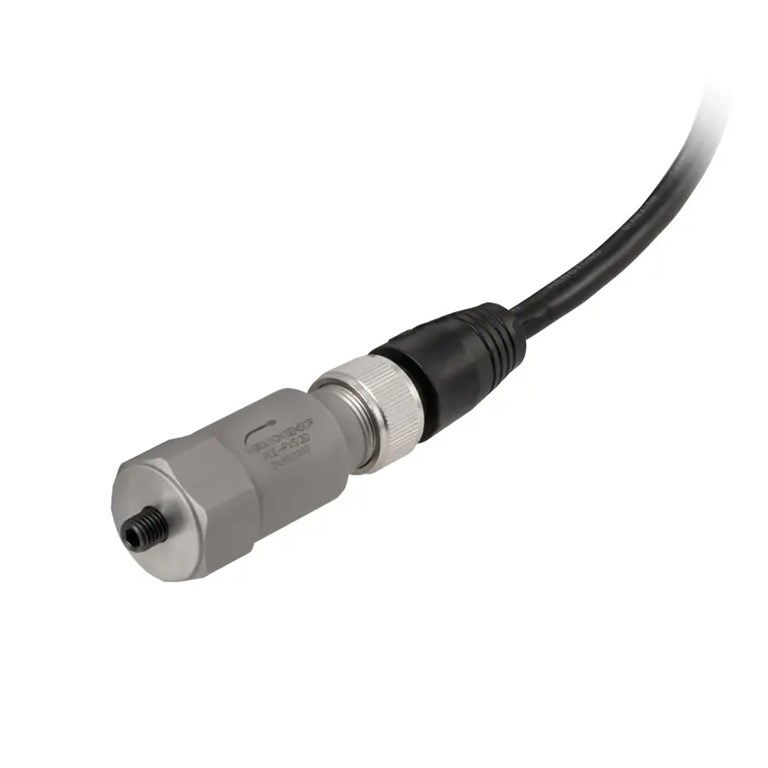

Titreşim Ölçer Sensörü PCE-PVS 20





Titreşim hızını izlemek için / 4 … 20 mA çıkış / MIL-C-5015 bağlantısı / 3 … 1500 Hz bant genişliği











Titreşim ölçer sensörü PCE-PVS 20, titreşim hızının sürekli izlenmesi için geliştirilmiştir ve farklı versiyonlarda mevcuttur. Titreşim sensörü türüne göre tasarım ve ölçüm aralığı arasında bir ayrım yapılır. Titreşim ölçer ile titreşim hızı ± 12.7 mm/s ya da ± 25.4 mm/s ölçüm aralığında ve 3 … 1500 Hz frekans aralığında ölçülür.











Titreşim hızı ölçüm değerinin çıkışı 4 … 20 mA proses akımı olarak sağlanır. Titreşim ölçer, MIL-C-5015 konnektöründen bir deneyleyiciye ya da proses ekranına bağlanır. Bağlantı soketi, tasarıma bağlı olarak titreşim ölçere dikey ya da yatay olarak monte edilir. Titreşim ölçer, 12 … 24 V DC voltaj ile çalışabilir.

















Özellikler





- Yatay ya da dikey kurulum





- Proses sinyal çıkışı





- MIL-C-5015 konnektör





- M6 proses bağlantısı





- Farklı ölçüm aralıkları





- Sağlam tasarım











Teknik Bilgiler





Ölçüm Aralığı





± 25.4 mm/s





Frekans Aralığı 3 … 1500 Hz





Çıkış 2 telli 4 … 20 mA





Duyarlılık <%5





Şok Limiti ± 1000 g





Güç Kaynağı 12 … 24 V DC akım döngüsünde





Topraklama İzolasyonu > 108 Ohm





Çıkış Empedansı < 100 Ohm





Tasarım Dikey bağlantı





Elektriksel Bağlantı











Pin A: + 4 … 20 mA





Pin B: - 4 … 20 mA

















Bağlantı Türü 2 pinli MIL-C-5015





Çalışma Sıcaklığı -40 … 85 °C





Boyut





Ø22 x 51





Montaj Dişi M6











Teslimat İçeriği





1 x Titreşim Ölçer Sensörü PCE-PVS 20,





1 x MIL-C-5015 Konnektör (5 metre kablolu),





1 x Kullanım Kılavuzu.
