PCE Tork Ölçüm Cihazı PCE-FB 500TW

İlan Numarası (hw) 121461

Ürün Bilgisi

Tork Ölçüm Cihazı PCE-FB 500TW

500 Nm’ye kadar / Harici tork dönüştürücü / Grafik ekran / PEAK fonksiyonu /

Maks. 1000 Hz / USB arayüzü / Yazılım dahil

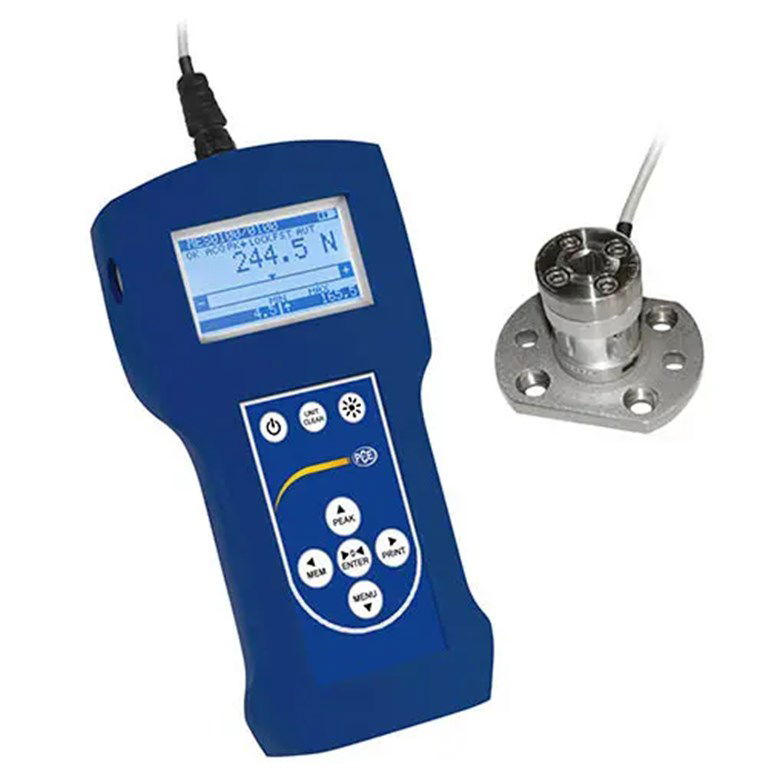

Tork ölçüm cihazı PCE-FB 500TW, sensöre bağlı olarak 500 Nm’ye kadar tork anahtarını test edebilir. Hassas değerlendirme elektroniği sayesinde tork ölçüm cihazındaki ölçüm belirsizliği ölçüm aralığının %0.5’idir. Tork ölçüm cihazı, 1/4’ kare soket bağlantısı ile sabitlenir. Tork ölçüm cihazı, değerlendirme ünitesinden ve uygun ölçüm kurulumu sağlayan harici kablolu tork dönüştürücüsünden oluşur. Tork ölçüm cihazı kullanılarak tork anahtarları her iki yönde de test edilebilir.

Tork ölçüm cihazında bulunan sınır değeri fonksiyonu sayesinde önceden ayarlanmış tork değerine ulaşıldığında meydana gelen bir sesli alarm ayarlanabilir. Tork ölçüm cihazı, PEAK değerin (maksimum değer gösterimi) yanı sıra kuvvet eğrisini de görüntüler ve ölçüm eğrisini istatiksel olarak değerlendirme imkanı sunar. Ölçüm sonuçları, dahili SD kartta kaydedilebilir ve tork ölçüm cihazında ya da bilgisayarda okunabilir. Tork ölçüm cihazı PCE-TB 500TW için tasarlanmış yazılım teslimat içeriğinde yer alır.

Özellikler

- Mobil tork ölçüm cihazı

- 500 Nm’ye kadar ölçüm aralığı

- Ölçüm aralığının maks. %0.5‘i hata sınırı

- 1000 Hz’ye kadar ayarlanabilir örnekleme hızı

- 24 bit işlemci

- Ø 13 mm anahtarlı mandren

- MİN. / MAKS. ölçüm değeri göstergesi (PEAK)

- Sesli uyarı ile ayar noktası girişi

- İstatiksel değerlendirme

- Ölçüm birimleri: Nm / N-cm / kgf-m / gf-m / lbf-in

- Çoklu dil seçeneği: Almanca, İspanyolca, İngilizce

- Değerlendirme yazılımı dahil

- USB ve RS-232 arayüzü

- Maks. %50 aşırı yük koruması

Teknik Bilgiler

Model Ölçüm Aralığı / Çözünürlük

PCE-FB 500TW 500 Nm (50 kgfm) / 1 Nm

Ölçüm Belirsizliği Ölçüm aralığının ± %0.5’i

Ölçüm Birimi Nm, Ncm, kgfm, lbfin, gfm

Kalibrasyon Harici F2 ağırlıkları ile mümkün

Maksimum Aşırı Yük Ölçüm aralığının %50’si

Ölçüm Hızı

1.000 değer / saniye’ye kadar serbestçe ayarlanabilir

Ölçüm Fonksiyonu

PEAK fonksiyonu (MİN – MAKS. Hold) / sınır değeri ölçümü / yazılım ile gerçek zamanlı ölçüm

Ekran

LCD grafik ekran, 61 x 34 mm / otomatik ekran hizalama / arka aydınlatmalı

Menü Dili Çoklu dil seçeneği: Almanca / İngilizce / İspanyolca

Depolama Seçeneği

Dahili hafıza ve mini SD hafıza kartı

(Dahili hafıza 6.400 ölçüm serisi ile sınırlıdır)

Depolama

Manuel - bir tuşa basarak

Otomatik - (ayarlanabilir)

Arayüz

Seri RS-232, 9-kutuplu ve USB

OPSİYONEL: Anahtar kontak çıkışı

MİN / MAKS. / OK (aşağıya bakın) + 1 giriş

Yazılım Değerlendirme ve kontrol yazılımı dahil

Çevre Koşulları -10 ... +40 °C

Güç Kaynağı

4 x Ni-MH 2700 mAh AA şarj edilebilir pil (değiştirilebilir) ya da güç adaptörü ~230 V/12 V; 1,2 A dahil

Otomatik kapanma fonksiyonu ayarlanabilir

Pil Ömrü Yaklaşık 20 saat (arka aydınlatma olmadan yaklaşık 45 saat)

Boyut (Değerlendirme Ünitesi) 210 x 110 x 40 mm / 600 g

Boyut (Tork Dönüştürücü)

10 Nm’ye kadar Ø 90 (Ø 40) / 80 mm / 700 g

10 Nm’nin üzerinde 1500 g Ø 75 / 90 mm / 1500 g

Harici Tork Ölçüm Hücresinin Kablo Uzunluğu Yaklaşık 2 metre

Tork ölçüm cihazı PCE-FB TW, yazılım ile birlikte gelir. Önceden kaydedilmiş ölçüm testleri bu yazılım aracılığıyla okunabilir ya da tork ölçüm cihazı kontrol edilebilir. Tork ölçüm cihazı ile yapılan test ölçümü, girilen sınır değerleri ile sola ve sağa yönlendirilmiş bir ölçümü gösterir. Aşağıda, ölçüm, minimum, maksimum, ortalama vb. istatiksel değerlendirmeleri bulabilirsiniz.

Teslimat İçeriği

1 x Tork Ölçüm Cihazı PCE-FB 500TW,

1 x Harici Tork Dönüştürücü,

1 x Değerlendirme ve Kontrol Yazılımı (RS-232 veri kablosu dahil),

1 x Güç Adaptörü,

1 x SD Hafıza Kartı (kart okuyucu dahil),

1 x Taşıma Çantası.
