PCE Videoskop / Videoendoskop PCE-VE 1500-38200

İlan Numarası (hw) 121540

Ürün Bilgisi

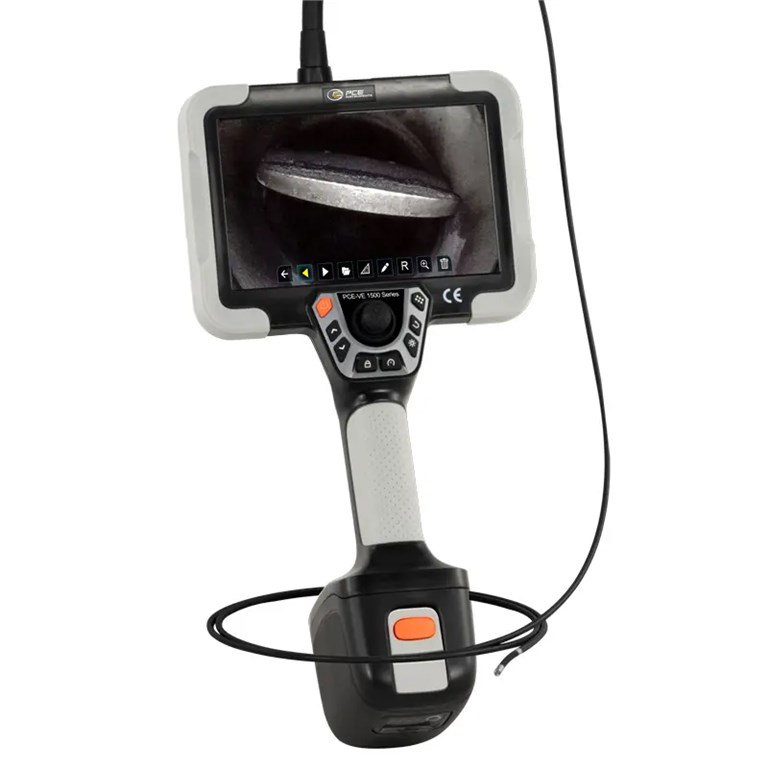

Videoskop / Videoendoskop PCE-VE 1500-38200

Motorların, şanzımanların ve teknik tesisatların görsel denetimi / Ön kameralı /

Yaklaşık 1.88 metre uzunluğunda ve 3.8 mm çapında kamera kablosu / Motorlu 4 yönlü kamera başlığı / IP67

Yüksek kaliteli 1 megapiksel kamera ve 3.8 mm ince kamera hortumuna sahip 4 yönlü videoskop / videoendoskop

Videoskop PCE-VE 1500-38200, teknik bileşenlerin incelenmesi için geliştirilmiştir. Videoskobun sadece 3.8 milimetre kalınlığındaki endoskop kablosu ile motorların, dişlilerin, fanların, valflerin ve diğer bileşenlerin mevcut durumu içeriden de görüntülenebilir ve değerlendirilebilir. Yüksek çözünürlüklü dijital kamera ön kısma yerleştirilmiştir ve 120 derecelik çok geniş bir görüş açısına sahiptir. Kameranın etrafına görüş alanının farklı parlaklık seviyelerinde aydınlatılabildiği altı LED yerleştirilmiştir.

Esnek kamera hortumu, kameranın yerleştirildiği uçtan bağlantı alanındaki kalın bölüme kadar yaklaşık 1.88 metre uzunluğundadır ve bu uzunluk boyunca çap sadece 3.88 mm’dir. Bu özellikleri sayesinde videoskop, çok küçük açıklıklarda bile kullanılabilir. Endoskop kablosu incelenecek alana yönlendirildikten sonra kameranın konumu itme, çekme ve döndürme yoluyla ayarlanabilir. Buna ek olarak, mevcut konum hareket etmek için yeterli alan sağlıyorsa ayrı olarak hareket ettirilebilen kamera başlığı joystick kullanılarak her yöne bükülebilir. Videoskop yardımıyla bileşenlerin içindeki pek çok ayrıntı tahribatsız bir şekilde incelenebilir. Kontrol edilebilir esnek kamera başlığı 46 milimetre uzunluğundadır. Kamera başlığı 90 derece büküldüğünde yaklaşık 35 milimetrelik bir bükülme yarıçapına sahiptir.

1 megapiksel kameralı videoskop ile görüntü görüntüleme formatı 1280 x 720 piksel ya da 640 x 480 piksel olarak ayarlanabilir. 640 x 480 piksellik ekranın kullanılması halinde görüntünün yan kenarları görüntülenen menü sembolleriyle kaplanmaz. Videoskop ile kaydedilen görüntülerin görüntü kalitesi, 480, 720 ve 1080 piksel görüntü yüksekliği arasında seçilebilir. Görüntüleme ve görüntü depolama için farklı formatlar seçildiğinde format farklılığından dolayı görüntünün üst ve alt ya da sağ ve sol kısımları çıkarıldığı için görüntü bölümleri farklılaşabilir. Öte yandan, dondurma (freeze) fonksiyonu kullanılarak kaydedilen görüntülerde ekran için ayarlanan format benimsenir.

PCE-VE 1500 serisinin en önemli özelliklerinden biri olarak kapsamlı görüntü işaretleme

Bu serideki videoskoplar, çekilen görüntülerin işaretlenmesi için uygun seçenekler sunar. Örneğin, görüntü ayrıntıları dokunmatik ekranda kolay bir şekilde daire içine alınabilir ya da oklarla işaretlenebilir. Bunun haricinde, görüntüye metin de eklenebilir. Kayıtlar, ek ekipman olmadan doğrudan sahada değerlendirilebilir, işaretlenebilir ve net bir şekilde atanabilir. Videoskobun kullanımı joystick, dokunmatik ekran ve fonksiyon tuşları sayesinde son derece basittir.

Seride yer alan çeşitli videoskop modelleri, yalnızca kameraların çözünürlükleri ve görüş yönleri ile endoskop kablolarının çapları ve uzunlukları bakımından farklılık gösterir. Videoskop, iki kilogramın biraz üzerindeki ağırlığı ile kısa işlemler sırasında tek elle tutulabilir. Videoskop, omuz askısı ile taşınabileceği gibi bir tripoda takılabilir ya da inceleme alanının yanına yerleştirilebilir ya da asılabilir.

Motorlu değiştirilebilir endoskop kablosu

Bu videoskop serisinin bir diğer özelliği de kamera başlığını kontrol etmek için kullanılan motordur. Motor, kamera kablosu ve kamera bütün bir ünite olarak tasarlanmıştır; böylece, videoskoba bağlantı hızlı ve kolay bir şekilde gerçekleşir. Kamera ünitesi videoskoba kolay ve güvenli bir şekilde takılabilir ve gerektiğinde tekrar çıkarılabilir.

Kamera kontrolü için joystick

Joystick, kamera başlığının yönünü ve dolayısıyla kameranın görüş yönünü değiştirmek için kullanılabilir. Joystick, hareketli kamera başlığını belirtilen yönde büker. Bazı yerlerde 180 dereceden fazla bükme açıları mümkündür. Joystick, videoskobu tutan elin bir parmağıyla hareket ettirilebilecek şekilde tutma kolunun üzerine yerleştirilmiştir.

Dokunmatik ekran fonksiyonları

Videoskobun büyük dokunmatik ekranı, pek çok menüye ve özel fonksiyona kolay erişim sağlar. Videoskobun sunduğu bazı fonksiyonlar, dokunmatik ekran sayesinde gerçekleştirilebilir. Bu fonksiyonlar arasında parmakla ya da kalemle ayrıntıları daire içine almak ya da metin yazmak yer alabilir. Metin girişi için klavyelerin görüntülenmesi ve kullanılması bile yalnızca dokunmatik ekran aracılığıyla çalışır.

Yakınlaştırma: Ekranda görüntülenen görüntüler dijital olarak birkaç kat büyütülebilir. Bunu yapmak için görüntüye iki kez dokunun ya da parmağınızla çekin. Görüntüyü parmakla hareket ettirerek sadece büyütülmüş bölüm değil yakınlaştırılmış görüntünün tamamı doğrudan videoskop üzerinde kontrol edilebilir.

Resim içinde resim: İncelenen nesnenin mevcut görüntüsü, resim içinde resim fonksiyonu kullanılarak videoskopta kayıtlı bir görüntüyle hemen karşılaştırılabilir. Kaydedilen görüntü varsayılan olarak büyük görünür ve sağ üstteki daha küçük canlı görüntünün üzerine bindirilir. Her iki görüntü de birbirinden çekilerek yakınlaştırılabilir. Küçük görüntüye iki kez dokunulduğunda bu, tam ekran görüntüye dönüşür ve önceden büyük olan görüntü küçük olarak görüntülenir.

Izgara: Izgaranın gösterilmesi, küçük görüntü kesitlerinin hedeflenen karşılaştırmalarına olanak tanır. Izgara, videoskoptaki mevcut görüntüyü eşit uzunluk ve genişlikte 29 dikdörtgene böler. Izgara etkinleştirildiğinde bu kaydedilen görüntülere de uygulanır.

Filigran: Görüntüler için ızgara ve tarih-saat damgası haricinde kullanıcıya özel etiketler de videoskoptaki filigran menüsü aracılığıyla etkinleştirilebilir. Tarih-saat damgası, görüntünün alt kenarının ortasında küçük kırmızı harflerle görünür. Kullanıcıya özel resim damgaları için metin rengi, metin boyutu ve metin konumu ayarlanabilir. Bu damgalar, incelenen nesnenin tanımlamalarını kaydedilen her görüntüye aktarmak için kullanılabileceği gibi kaydedilen görüntülere yorum eklemek için de kullanılabilir.

Dondurulan görüntüleri işaretleme: Dokunmatik ekrandaki kilit simgesine dokunarak görüntüyü “dondurduktan” sonra videoskopta ilgili düzenleme menüsü etkinleştirilir. Kalem simgesi etkin olduğunda parmakla ya da bir kalemle görüntü üzerine basit işaretler çizilebilir. Seçilen görüntü daha sonra geçerli ad altında ya da ek bir görüntü olarak kaydedilebilir.

Rapor fonksiyonu: Rapor fonksiyonu ile videoskop üzerinde DIN A4 formatında PDF olarak rapor oluşturulabilir. Kaydedilen görüntülerden en fazla yirmi tanesi bu raporlara eklenebilir ve başlıklandırılabilir.

Arayüzler

Videoskopta bulunan arayüzler şunlardır: USB-A, USB-C, mini HDMI, ses, WiFi ve 128 GB’a kadar SD kartlar için hafıza kartı girişi.

Özellikler

- Joystick ile motorlu 360° 4 yönlü

- Bükülme açısı 180 dereceden kısmen büyük

- Kamera görüş alanı için ayarlanabilir aydınlatma

- 7 inç dokunmatik ekran

- Sekiz kat dijital yakınlaştırma

- Ekrandaki görüntü döndürülebilir ve yansıtılabilir

- Ayrıntıları karşılaştırmak için resim içinde resim fonksiyonu

- İşaretleme ve etiketleme fonksiyonu

- Arayüz: USB-A, USB-C, mini HDMI, ses, WiFi, SD hafıza kartı girişi

- Görüntüler için JPG, videolar için MP4 depolama formatı

- Görüntü ve metinleri PDF olarak raporlama fonksiyonu

- Güç adaptörü aracılığıyla şarj edilebilen iki şarj edilebilir pil

- Kapsamlı aksesuarlara sahip sağlam tekerlekli çanta

Teknik Bilgiler

Çap Ø3.8 mm

Kablo Uzunluğu 2 metre

Kamera Yönü 0°

Çözünürlük 1 MP

Odaklama Aralığı 10 ... 100 mm

Diğer Teknik Özellikler

Kamera Başlığı Malzemesi Titanyum alaşımı

Kamera Kablosu Malzemesi Örgülü tungsten

Kamera Lens Malzemesi Cam

Görüş Alanı 120°

Aydınlanma Şiddeti 50.000 Lux

Bükme Yönü 360° (4 yönlü kamera başlığı)

Bükme Açısı 190°

Ekran 7 inç LCD dokunmatik ekran

Ekran Çözünürlüğü 1920 x 1200 piksel

Görüntü Formatı JPG

Video Formatı MP4

Görüntü Çözünürlüğü 1280 x 720 piksel

Video Çözünürlüğü 1280 x 720 piksel

Dijital Büyütme 8 kat

Hafıza (Dahili) 16 GB

Hafıza (Harici)

Yaklaşık 285.000 görüntü ya da 1500 dakikalık video kaydı için 128 GB’a kadar genişletilebilir

Arayüz

Mini HDMI, USB-A, USB-C (sadece veri aktarımı için)

Ses arayüzü, WiFi

Güç Tüketimi (Endoskop) 10 W

Çalışma Süresi >3 saat

Pil 7.4 V (4 x 18650), 6400 mAh, çıkarılabilir

Pil (Şarj İşlemi) 12 VDC, 3 A

Güç Kaynağı

Birincil: 100 … 240 VAC 50/60 Hz, 1.5 A

İkincil: USB-C (PD) maksimum 65 W

5 VDC, 3 A

9 VDC, 3 A

12 VDC, 3 A

15 VDC, 3 A

20 VDC, 3.25 A

PPS1: 3.6 … 11 VDC, 3 A

PPS2: 3.6 … 20 VDC, 3 A

Çalışma Koşulları (Cihaz) 5 ... 50°C, <%92 n.o, yoğuşmasız

Çalışma Koşulları (Endoskop Kablosu) 5 ... 80°C, <%92 n.o, yoğuşmasız

Depolama Koşulları 5 ... 63°C, <%92 n.o, yoğuşmasız

Boyut 366 x 194 x 137 mm

Ağırlık

Cihaz: 1017 g

Elektrik motorlu endoskop kablosu: yaklaşık 600 g

Pil: 550 g

Teslimat İçeriği

1 x Videoskop / Videoendoskop PCE-VE 1500-38200

2 x 7.4 V, 6400 mAh Pil

1 x 64 GB Hafıza Kartı

1 x USB-C Kablosu

1 x HDMI - Mini HDMI Kablosu

1 x SD Kart Okuyucu

1 x Taşıma Çantası

1 x Kullanım Kılavuzu

Lütfen Dikkat: Tıbbi Kullanım için Uygun Değildir!
