PCE Yüzey Ölçüm Cihazı PCE-FD 20

İlan Numarası (hw) 122069

Ürün Bilgisi

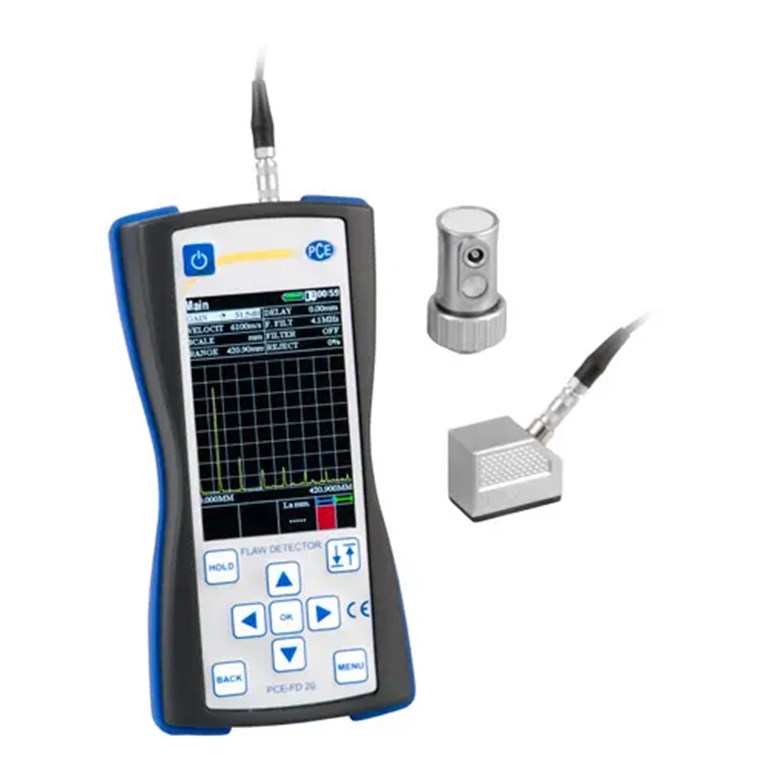

Yüzey Ölçüm Cihazı PCE-FD 20

Malzeme testi / Pil ya da güç kaynağı / İki farklı ölçüm probu (45° ve 90°) /

1.5 metre uzunluğunda prob kablosu

Yüzey ölçüm cihazı PCE-FD 20, malzeme testi için kullanılır. Yüzey ölçüm cihazı, çatlak, boşluk vb. gibi kusurların testi ve kaynak kontrolü gibi çeşitli kullanım alanlarında tercih edilir. Yüzey ölçüm cihazı, ultrason yöntemi ile yüzeylerde tahribatsız ölçüm sağlar.

Yüzey ölçüm cihazı ile kusur tespitinin yanı sıra derinlik de belirlenebilir. Yüzey ölçüm cihazı, malzeme kalınlığını belirleme imkanı sunar. Ultrason, farklı yoğunluk ve dalga empedansına sahip malzemelerin yüzeylerinde yansıtılarak dağılır. 45° ve 90° gibi çeşitli açılardaki problar kullanılarak ultrasonik dalgalar malzemeye gönderilebilir.

Ardından, tarama süresi ayarlanarak kalınlık belirlenebilir, kaynak kontrol edilebilir ve kusurlar tespit edilebilir. 250 gramlık hafifliğiyle yüzey ölçüm cihazı kolaylıkla taşınabilir. Ayarlanabilir frekanslar 1 … 10 MHz arasındadır. Yüzey ölçüm cihazı 1000 … 9999 m/s’lik ses titreşimleri sağlar.

Özellikler

- 45° ve 90° ölçüm geometresine sahip problar

- Hafif

- Pil ya da güç kaynağı

- 1.5 metre sensör kablosu

- Parlak ve geniş ekran

- USB arayüzü

Teknik Bilgiler

Frekans Aralığı 1 ... 10 MHz

Tarama Süresi 6 ... 1000 µm

Ses Hızı 1000 ... 9999 m/s

Kayıt Aralığında Sapma < ±0.025 µm

Alıcı Girişindeki Genlik Sinyallerinin 0 … 100 dB Aralığında Maksimum Sapması < ±0.5 dB

Amplifikasyon Alanı 125 dB

Ortalama Malzeme Test Sayısı 1 ... 16

Kontrol Noktaları Sayısı

(zaman içinde değişken artış)

15

Uyarma Darbesinin Yüke Ulaşma Süresi 0.0 ... 0.5 µs

Uyarma Darbesinin 50 Ohm Dirence Genliği 100, 200, 300

Alıcının -3 dB’de Çalışma Frekansı Aralığı 1 ... 10 MHz

Giriş Sinyalindeki Genliklerin Ekran Boyutunun 10 … 100% Aralığında Sapması <1 dB

Tarama 1 ... 1000 µs

Tarama Gecikmesi 0 ... 2000 µs

Kayıt Aralıkları Ölçüm Aralığı 0 ... 1000 µs

Prob Gecikmesi 0 ... 2000 µs

Arıza Durumunda Otomatik Uyarı Dual-gate

Zaman İçinde Değişken Artış için Ölçüm Aralığı 0 ... 2000 µs

Zaman İçinde Değişken Artış için Ölçüm Sınırlarının Ayarlanması 0 ... 100%

Sinyal Algılama (Alıcı) Pozitif yarım dalga, radyo modu

Boyut

Cihaz: 80 x 162 x 35 mm

Ekran: 48 x 74 mm

Güç Kaynağı

Pil: 1.5 V AA pil (3 adet)

Güç adaptörü: 100 ... 250 V AC

Ağırlık 250 g (pilsiz)

Teslimat İçeriği

1 x Yüzey Ölçüm Cihazı PCE-FD 20

1 x Prob Kablosu (1.5 metre)

1 x Ultrason Probu (90°)

1 x Ultrason Probu (45°)

3 x 1.5 V AA Pil

1 x Şarj Kablosu

1 x USB Kablosu

1 x Yazılım

1 x Kullanım Kılavuzu
