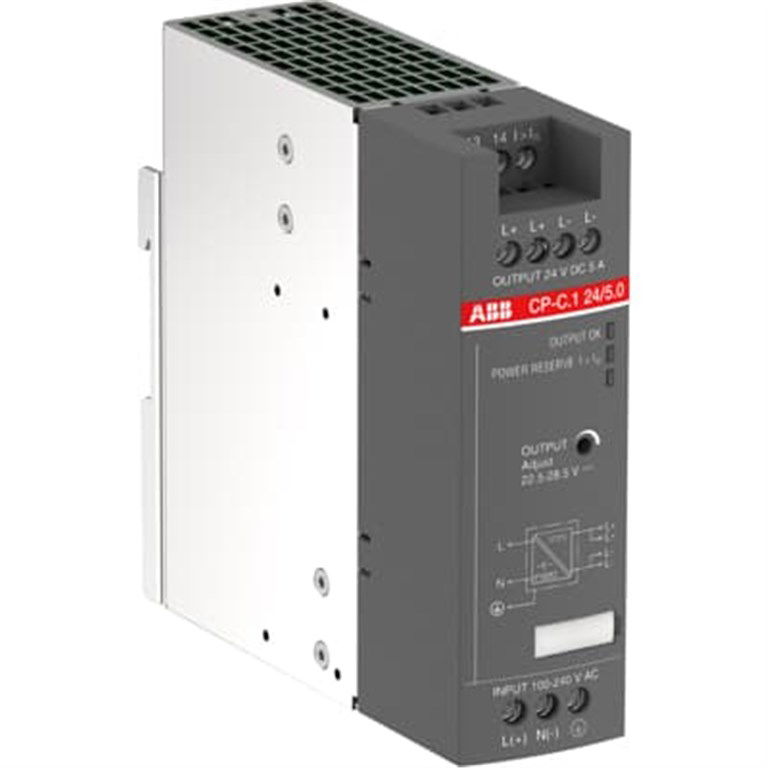

ABB Anahtarlamalı Güç Kaynağı CP-C.1 24/5.0

İlan Numarası (mc) 107014

İşlev:

Anahtarlamalı güç kaynağı

Aşama Sayısı:

1

Nominal Giriş Voltajı (U IN ):

100 ... 240 V AC

90 ... 300 V Doğru Akım

Giriş Voltajı (U in ):

85 ... 264 V AC

90 ... 300 V Doğru Akım

Tipik Giriş Akımı:

(115 V AC) 1,1 A

(230 V AC) 0,6 A

Bekleme Süresi:

(230 V AC) en az 50 ms

Anma Frekansı (f):

50 / 60 Hz

Anma Frekans Sınırları:

45 ... 65 Hz

Çıktının Özelliği:

Güç rezervi ile U/I karakteristik eğrisi

Nominal Çıkış Gücü:

120 W

Çıkış Gücü:

120 W

Nominal Çıkış Voltajı:

24 V Doğru Akım

Çıkış Voltajı (U çıkış ):

24 V Doğru Akım

Nominal Çıkış Akımı:

-25 °C ... +40 °C 7,5 A

-25 °C ... +60 °C 5 A

Çıkış Akımı:

5A

Çıkış Akımı Maksimum (I out ):

7,5A

Anma Darbe Dayanım Gerilimi (U imp ):

Giriş Devresi / Çıkış Devresi 4 kV

Giriş Devresi / PE 4 kV

Giriş Devresi / Röle Kontağı 4 kV

Çıkış Devresi / PE 0,5 kV

Çıkış Devresi 0,5 kV

Anma Yalıtım Gerilimi (U i ):

Giriş Devresi / Çıkış Devresi 300 V

Giriş Devresi / PE 300 V

Giriş Devresi / Röle Kontağı 300 V

Çıkış Devresi / PE 50 V

Koruma Derecesi:

Muhafaza IP20

Terminaller IP20

Kirlilik Derecesi:

2

Kapasite Giriş Devresinin Bağlanması:

Ferrüllü Esnek 0,5 ... 2,5 mm²

Esnek 0,5 ... 2,5 mm²

Sert 0,5 ... 4 mm²

Bağlantı Kapasitesi Çıkış Devresi:

Ferrüllü Esnek 0,5 ... 2,5 mm²

Esnek 0,5 ... 2,5 mm²

Sert 0,5 ... 4 mm²

Sıkma Torku:

Yardımcı Devre 0,5 N·m

Giriş Devresi 0,5 N·m

Çıkış Devresi 0,5 N·m

Kablo Soyma Uzunluğu:

Yardımcı Devre 8 mm

Giriş Devresi 8 mm

Çıkış Devresi 8 mm

Önerilen Tornavida:

Giriş Devresi / Çıkış Devresi PH1

Giriş Devresi / Çıkış Devresi 0.8 x 4

Minimum Montaj Mesafesi:

Elektrik İletken Levha, Yatay 25 mm

Elektrik İletken Levha, Dikey 25 mm

Diğer Cihaz Aynı Tip, Yatay 25 mm

Diğer Cihaz Aynı Tip, Dikey 25 mm

Montaj Pozisyonu:

Pozisyon 1

7

DIN Rayına Montaj:

TH35-15 (35 x 15 mm Montaj Rayı) IEC 60715'e göre

TH35-7.5 (35 x 7.5 mm Montaj Rayı) IEC 60715'e göre

Standartlar:

CAN/CSA C22.2 No.107.1

IEC/EN 63000

IEC/EN 61000-6-2

IEC/EN 61000-6-3

IEC/EN 61204

UL 508

IEC/EN 61010-1

UL 61010-1

UL 61010-2-201
