Ürün Türü :

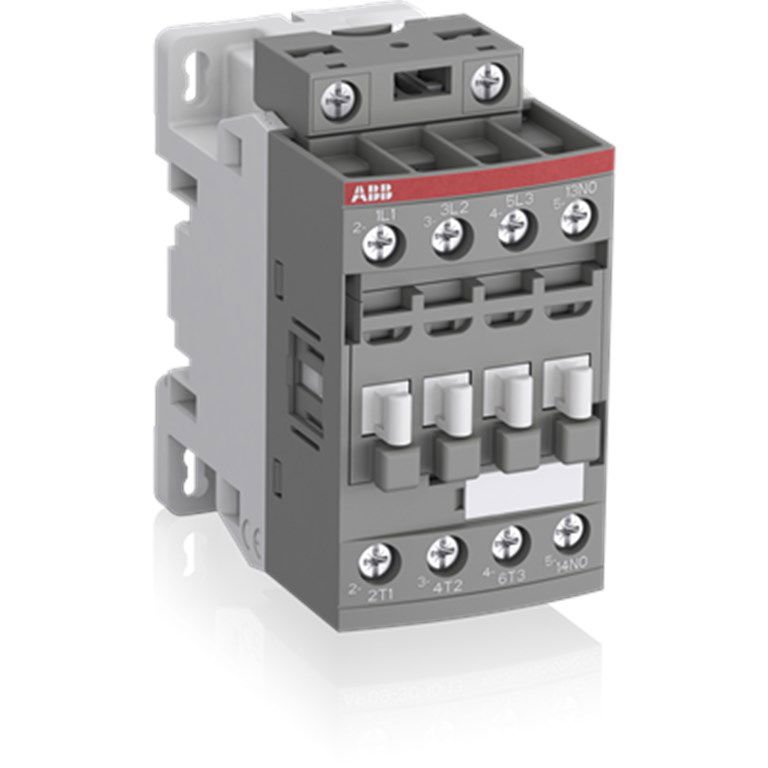

Kontaktör
Ana Özellikler :
Kontaktör
İşletme/Devreye Alma:
Dahil Değil
Elektrik Bağlantısı:
Diğer
Kurulu Güç:
Belirtilmedi
Ürün Ebatları (En/Boy/Yükseklik) (mm):
250,00/250,00/250,00
Ürün Ağırlığı (kg):
3,00
Nakliye/Kargo:
Dahil Değil
Açıklama
Ana Kişi Sayısı HAYIR:
3
Ana Kontak Sayısı NC:
0
Yardımcı Kontak Sayısı NO:
1
Yardımcı Kontak Sayısı NC:
0
Kutup sayısı:
3P
Standart:
IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-4-1
Nominal Çalışma Gerilimi:
Yardımcı devre 690 V
Ana Devre 690 V
Anma Frekansı (f):
Yardımcı devre 50 / 60 Hz
Kontrol Devresi 50 / 60 Hz
Ana devre 50 / 60 Hz
Konvansiyonel Serbest Hava Termal Akımı (Ilik):
IEC 60947-4-1'e göre, Açık Kontaktörler Θ = 40 °C 35 A
IEC 60947-5-1'e göre, Θ = 40 °C 16 A
Nominal Çalışma Akımı AC-1 (Ie):
(690 V) 40 °C 28 A
(690 V) 60 °C 28 A
(690 V) 70 °C 24 A
Nominal Çalışma Akımı AC-3 (Ie):
(415 V) 60 °C 12 A
(440 V) 60 °C 12 A
(500 V) 60 °C 12,5 A
(690 V) 60 °C 9 A
(380 / 400 V) 60 °C 12 A
(220 / 230 / 240 V) 60 °C 12 A
Nominal Çalışma Akımı AC-3e (Ie):
(415 V) 60 °C 12 A
(440 V) 60 °C 12 A
(500 V) 60 °C 12,5 A
(690 V) 60 °C 9 A
(380 / 400 V) 60 °C 12 A
(220 / 230 / 240 V) 60 °C 12 A
Nominal Çalışma Akımı AC-15 (Ie):
(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Nominal Çalışma Akımı DC-1 (Ie):
(110 V) 1 kutuplu, 40 °C 15 A
(110 V) 1 kutuplu, 60 °C 15 A
(110 V) 1 kutuplu, 70 °C 15 A
(110 V) 2 kutuplu seri, 40 °C 27 A
(110 V) 2 kutuplu seri, 60 °C 27 A
(110 V) 2 kutuplu seri, 70 °C 24 A
(110 V) 3 kutuplu seri, 40 °C 27 A
(110 V) 3 kutuplu seri, 60 °C 27 A
(110 V) 3 kutuplu seri, 70 °C 24 A
(220 V) 2 kutuplu seri, 40 °C 15 A
Daha fazla göster
Nominal Çalışma Akımı DC-3 (Ie):
(110 V) 1 kutuplu, 40 °C 7 A
(110 V) 1 kutuplu, 60 °C 7 A
(110 V) 1 kutuplu, 70 °C 7 A
(110 V) 2 kutuplu seri, 40 °C 27 A
(110 V) 2 kutuplu seri, 60 °C 27 A
(110 V) 2 kutuplu seri, 70 °C 24 A
(110 V) 3 kutuplu seri, 40 °C 27 A
(110 V) 3 kutuplu seri, 60 °C 27 A
(110 V) 3 kutuplu seri, 70 °C 24 A
(220 V) 2 kutuplu seri, 40 °C 7 A
Daha fazla göster
Nominal Çalışma Akımı DC-5 (Ie):
(110 V) 1 kutuplu, 40 °C 4 A
(110 V) 1 kutuplu, 60 °C 4 A
(110 V) 1 kutuplu, 70 °C 4 A
(110 V) 2 kutuplu seri, 40 °C 15 A
(110 V) 2 kutuplu seri, 60 °C 15 A
(110 V) 2 kutuplu seri, 70 °C 15 A
(110 V) 3 kutuplu seri, 40 °C 27 A
(110 V) 3 kutuplu seri, 60 °C 27 A
(110 V) 3 kutuplu seri, 70 °C 24 A
(220 V) 2 kutuplu seri, 40 °C 4 A
Daha fazla göster
Nominal Çalışma Akımı DC-13 (Ie):
(24 V) 6 A / 144 W
(48 V) 2,8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0,55 A / 60 W
(125 V) 0,55 A / 69 W
(220 V) 0,27 A / 60 W
(250 V) 0,27 A / 68 W
(400 V) 0,15 A / 60 W
(500 V) 0,13 A / 65 W
(600 V) 0,1 A / 60 W
Nominal Çalışma Gücü AC-3 (Pe):
(400 V) 5,5 kW
(415 V) 5,5 kW
(440 V) 5,5 kW
(500 V) 7,5 kW
(690 V) 7,5 kW
(380 / 400 V) 5,5 kW
(220 / 230 / 240 V) 3 kW
Nominal Çalışma Gücü AC-3e (Pe):
(415 V) 5,5 kW
(440 V) 5,5 kW
(500 V) 7,5 kW
(690 V) 7,5 kW
(380 / 400 V) 5,5 kW
(220 / 230 / 240 V) 3 kW
Nominal Kısa Süreli Dayanma Akımı Düşük Voltaj (ICw):
40 °C Ortam Sıcaklığında, Serbest Havada, Soğuk Durumdan 10 s 150 A
40 °C Ortam Sıcaklığında, Serbest Havada, Soğuk Durumdan 15 dakika 35 A
40 °C Ortam Sıcaklığında, Serbest Havada, Soğuk Durumdan 1 dk 60 A
40 °C Ortam Sıcaklığında, Serbest Havada, Soğuk Durumdan 1 s 300 A
40 °C Ortam Sıcaklığında, Serbest Havada, Soğuk Durumdan 30 s 80 A
0,1 sn 140 A için
1 s 100 A için
Maksimum Kırma Kapasitesi:
440 V 250 A'da cos phi=0.45 (Ie > 100 A için cos phi=0.35)
690 V 106 A'da cos phi=0.45 (Ie > 100 A için cos phi=0.35)
Nominal İzolasyon Gerilimi (Uben):
IEC 60947-4-1 690 V'a göre
IEC 60947-5-1 690 V'a göre
UL/CSA 600 V'ye göre
Nominal Darbe Dayanım Gerilimi (Uımp):
6 kV
