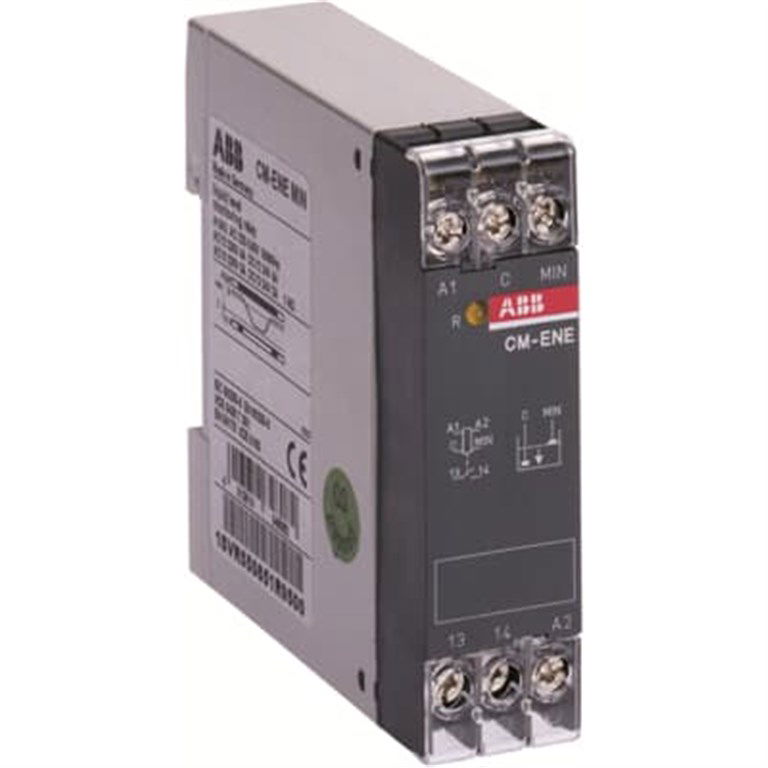

ABB Minimum Seviye Rölesi CM-ENE MIN

İlan Numarası (mc) 107133

İşlev:

Drenaj izleme

Alt Fonksiyon:

Kuru çalışma koruması

Elektrot Sayısı:

2

Ölçüm Aralığı:

0 ... 100 kΩ

Nominal Kontrol Besleme Gerilimi (U s ):

220 ... 240 V AC

Anma Frekansı (f):

Besleme Devresi 50/60 Hz

Çıktı:

1 hayır iletişim

Terminal Tipi:

Vida Terminalleri

Anma Çalışma Akımı AC-12 (I e ):

(230 V) 4 A

Anma Çalışma Akımı AC-15 (I e ):

(230 V) 3 A

Anma Çalışma Akımı DC-12 (I e ):

(24V) 4A

Anma Çalışma Akımı DC-13 (I e ):

(24V) 2A

Anma Darbe Dayanım Gerilimi (U imp ):

Ölçüm Devresi / Çıkış Devresi 4 kV

Besleme Devresi / Ölçüm Devresi 4 kV

Besleme Devresi / Çıkış Devresi 4 kV

Anma Yalıtım Gerilimi (U i ):

Ölçüm Devresi / Çıkış Devresi 250 V

Besleme Devresi / Ölçüm Devresi 250 V

Besleme Devresi / Çıkış Devresi 250 V

Koruma Derecesi:

Muhafaza IP50

Terminaller IP20

Kısa Devre Koruma Cihazları:

Çıkış Devresi NO - F Tipi Sigortalar 10 A

Bağlantı Kapasitesi:

Ferrüllü Esnek 2x 0,75 ... 1,5 mm²

Esnek 2x 1 ... 1,5 mm²

Sert 2x 0,75 ... 1,5 mm²

Sıkma Torku:

0,6 ... 0,8 N·m

Kablo Soyma Uzunluğu:

10 mm

Montaj Pozisyonu:

1 ... 6

DIN Rayına Montaj:

TH35-15 (35 x 15 mm Montaj Rayı) IEC 60715'e göre

TH35-7.5 (35 x 7.5 mm Montaj Rayı) IEC 60715'e göre

Standartlar:

CAN/CSA C22.2 No.14

IEC/EN 63000

IEC/EN 61000-6-2

IEC/EN 61000-6-3

UL 508
