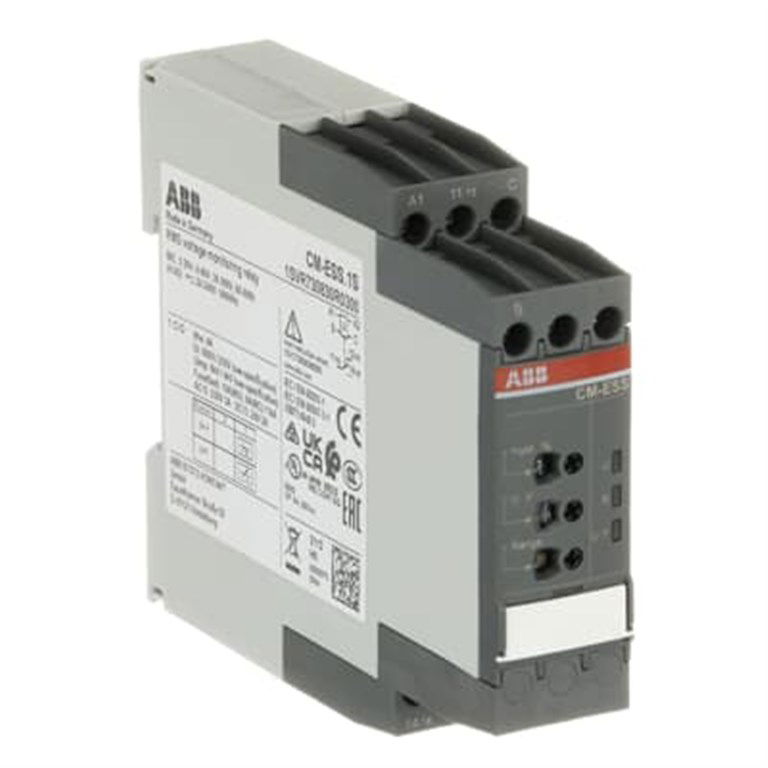

ABB Zaman Ayarsız Elektronik Kontrol Rölesi CM-ESS.1S

İlan Numarası (mc) 107089

İşlev:

Aşırı veya düşük gerilim izleme

Ölçüm Aralığı:

3 ... 30V

6 ... 60V

30 ... 300V

60 ... 600V

Nominal Kontrol Besleme Gerilimi (U s ):

24 ... 240 V AC/DC

Çıktı:

1 c/o (SPDT) iletişim

Terminal Tipi:

Vida Terminalleri

Anma Çalışma Akımı AC-12 (I e ):

(230 V) 4 A

Anma Çalışma Akımı AC-15 (I e ):

(230 V) 3 A

Anma Çalışma Akımı DC-12 (I e ):

(24V) 4A

Anma Çalışma Akımı DC-13 (I e ):

(24V) 2A

Minimum Anahtarlama Kapasitesi:

24 V

10mA

Anma Darbe Dayanım Gerilimi (U imp ):

Ölçüm Devresi / Çıkış Devresi 6 kV

Çıkış Devresi 1 / Çıkış Devresi 2 4 kV

Besleme Devresi / Ölçüm Devresi 6 kV

Besleme Devresi / Çıkış Devresi 4 kV

Anma Yalıtım Gerilimi (U i ):

Ölçüm Devresi / Çıkış Devresi 600 V

Çıkış Devresi 1 / Çıkış Devresi 2 250 V

Besleme Devresi / Ölçüm Devresi 600 V

Besleme Devresi / Çıkış Devresi 250 V

Koruma Derecesi:

Muhafaza IP50

Terminaller IP20

Aşırı Gerilim Kategorisi:

III

Kirlilik Derecesi:

3

Kısa Devre Koruma Cihazları:

Çıkış Devresi NC - F Tipi Sigortalar 6 A

Çıkış Devresi NO - F Tipi Sigortalar 10 A

Elektriksel Dayanıklılık:

AC-12 100000 çevrim

Mekanik Dayanıklılık:

Nr. İşlemler 30000000 çevrim

Bağlantı Kapasitesi:

Ferrüllü Esnek 1x 0,5 ... 2,5 mm²

Ferrüllü Esnek 2x 0,5 ... 1,5 mm²

Yalıtımlı Ferrüllü Esnek 1x 0,5 ... 2,5 mm²

Yalıtımlı Ferrüllü Esnek 2x 0,5 ... 1,5 mm²

Esnek 1x 0,5 ... 2,5 mm²

Esnek 2x 0,5 ... 1,5 mm²

Sert 1x 0,5 ... 4 mm²

Sert 2x 0,5 ... 2,5 mm²

Sıkma Torku:

0,6 ... 0,8 N·m

Kablo Soyma Uzunluğu:

8 mm

Önerilen Tornavida:

0,8x4

4.5

Pozidriv 1

Montaj Pozisyonu:

1 ... 6

DIN Rayına Montaj:

TH35-15 (35 x 15 mm Montaj Rayı) IEC 60715'e göre

TH35-7.5 (35 x 7.5 mm Montaj Rayı) IEC 60715'e göre

Standartlar:

CAN/CSA C22.2 No.14

IEC/EN 63000

IEC/EN 60255-27

IEC/EN 61000-6-2

IEC/EN 61000-6-3

UL 508
