AC Voltaj Ölçüm Aralığı Min.-Max. (VAC):
10-999
AC Voltaj Hassasiyeti +/- (VAC):
0
AC Akım Ölçüm Aralığı Min.-Max. (A):
3-999
AC Akım Hassasiyeti +/- (A):
0
DC Voltaj Ölçüm Aralığı Min.-Max. (VDC):
Belirtilmedi
DC Voltaj Hassasiyeti +/- (VDC):
Belirtilmedi
DC Akım Ölçüm Aralığı Min.-Max. (A):
Belirtilmedi
DC Akım Hassasiyeti +/- (A):
Belirtilmedi
Direnç Ölçüm Aralığı Min.-Max. (Ω):
Belirtilmedi
Direnç Hassasiyeti +/- (Ω):
Belirtilmedi
İşletme/Devreye Alma:
Dahil Değil
Elektrik Bağlantısı:
Yok
Kurulu Güç:
Belirtilmedi
Ürün Ebatları (En/Boy/Yükseklik) (mm):
238,00/92,00/50,00
Ürün Ağırlığı (kg):
1,00
Nakliye/Kargo:
Dahil Değil
Açıklama
Ürün Bilgisi

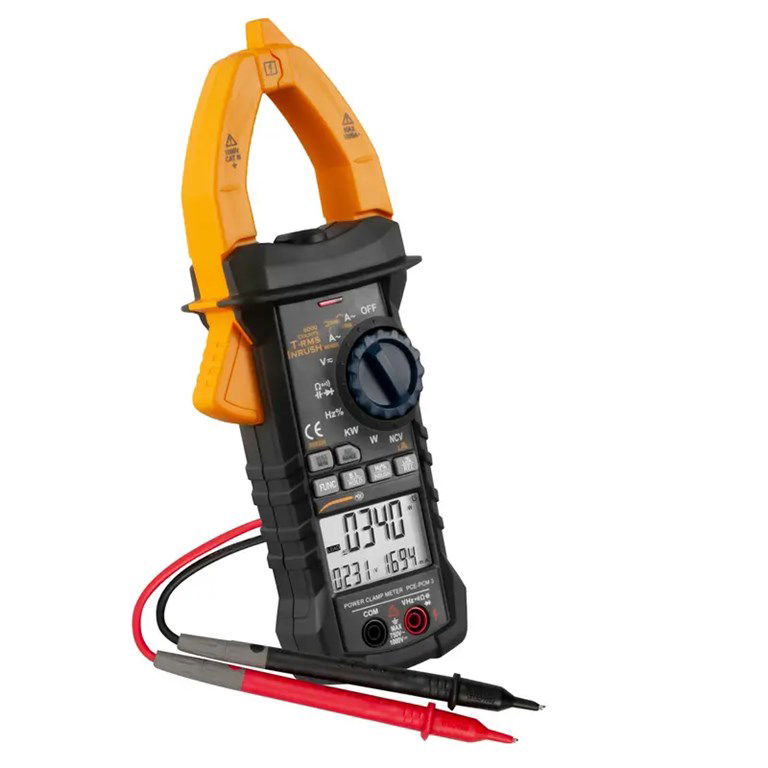

Ampermetre PCE-PCM 3
Tek fazlı ölçüm / NCV ölçümü / W / VA / Var / Kalkış akımı / 1000 A akım ölçümü /
Bluetooth arayüzü / Frekans ölçümü / Arka aydınlatma / Voltaj ölçümü / 750 kW güç
Ampermetre PCE-PCM 3 ile 1000 A AC’ye kadar olan alternatif akımlar kolaylıkla ölçülebilir. Bunun haricinde, ampermetre ile 1000 V AC/DC’ye kadar olan voltajlar da ölçülebilir. Ampermetre kullanılarak 750 KW’ya kadar olan görünür güç, reaktif güç ve aktif güç ölçümü de gerçekleştirilebilir. Ampermetrenin diğer bir fonksiyonu da kalkış akımı ölçümüdür. Pek çok yükte açılma anında son derece yüksek bir akım meydana gelebilir. Geleneksel ampermetreler ile bu tür ölçümler gerçekleştirilemezken ampermetrede bu durum hiçbir sorun teşkil etmez.
Ampermetrenin NCV (temassız voltaj) fonksiyonu sayesinde temaslı ölçüm gerçekleştirmeden bir hatta voltaj olup olmadığı kontrol edilebilir. Bu, kullanıcının işini epey kolaylaştırır. Ölçüm fonksiyonlarının yanı sıra ampermetre Bluetooth arayüzü aracılığıyla terminal cihazına da bağlanabilir. Ölçüm verileri, Bluetooth arayüzü aracılığıyla ampermetreden terminal cihazına aktarılabilir ve böylece burada kaydedilebilir, analiz edilebilir ve gönderilebilir.
Özellikler
- Görünür, aktif, reaktif güç
- 20.harmoniğe kadar ölçüm
- Temassız voltaj ölçüm fonksiyonu
- Kalkış akımı ölçümü
- 1000 A AC’ye kadar olan AC akım ölçümü
- Bluetooth arayüzü
Teknik Bilgiler
Ortam koşulları 23°C ± 5°C, < 75% n.o
Ölçüm Fonksiyonu
Akım Ölçümü AC
Ölçüm Aralığı Çözünürlük Hassasiyet
60 A 0.01 A ± 2% + 8 dijit
600 A 0.1 A ± 2% + 8 dijit
1000 A 1 A ± 2% + 8 dijit
Maksimum giriş akımı: 1000 A AC
Frekans aralığı: 40 .... 400 Hz
Ölçüm Fonksiyonu
Kalkış Akımı AC
Ölçüm Aralığı Çözünürlük Hassasiyet
6 A 0.001 V ± 0.6% + 4 dijit
60 A 0.01 V ± 0.6% + 4 dijit
600 A 0.1 V ± 0.6% + 4 dijit
1000 A 1 V ± 0.6% + 4 dijit
Giriş empedansı: 10 MΩ
Maksimum giriş voltajı: 750V AC (rms değeri) ya da 1000V DC
Frekans aralığı: 40 ... 400 Hz
Ölçüm Fonksiyonu
Akım Ölçüm Fonksiyonu ile Frekans Ölçümü
Ölçüm Aralığı Çözünürlük Hassasiyet
99.99 Hz 0.01 Hz ± 1.5% + 5 dijit
999.9 Hz 0.1 Hz ± 1.5% + 5 dijit
Ölçüm aralığı: 10 ... 1 kHz
Giriş sinyalinin ölçüm aralığı: > 20 AAC (rms değeri)
Giriş akımı ölçüm frekansı ile artar.
Maksimum giriş akımı: 1000 AAC (rms değeri)
Ölçüm Fonksiyonu
Voltaj Ölçüm Fonksiyonu ile Frekans Ölçümü
Ölçüm Aralığı Çözünürlük Hassasiyet
99.99 Hz 0.01 Hz ± 1.5% + 5 dijit
999.9 Hz 0.1 Hz ± 1.5% + 5 dijit
9,999 kHz 0.001 Hz ± 1.5% + 5 dijit
Ölçüm Fonksiyonu
Frekans Ölçümü
Ölçüm Aralığı Çözünürlük Hassasiyet
9.999 Hz 0.001 Hz ± 0.3% + 5 dijit
99.99 Hz 0.01 Hz ± 0.3% + 5 dijit
9.999 kHz 0.1 Hz ± 0.3% + 5 dijit
999.9 Hz 0.001 kHz ± 0.3% + 5 dijit
99.99 kHz 0.01 kHz ± 0.3% + 5 dijit
999.9 kHz 0.1 kHz ± 0.3% + 5 dijit
9.999 MHz 0.001 MHz ± 0.3% + 5 dijit
Aşırı voltaj koruması: 1000V DC ya da 750V AC (rms değeri)
Giriş voltajı aralığı > 2V
(giriş voltajı yükseldikçe frekans da artar)
Ölçüm Fonksiyonu
Görev Döngüsü
Ölçüm Aralığı Çözünürlük Hassasiyet
0.1 ... 99.9% 0.1% ± 0.3% + 5 dijit
Frekans aralığı: 10 ... 10 kHz
Voltaj aralığı: 2 ... 250V AC (rms değeri)
(Voltaj, frekans ile artar)
Görev döngüsü Frekans aralığı: 10 ... 1 kHz
Akım ölçüm fonksiyonu Giriş akımı: 20 ... 1000 AAC (rms değeri)
Görev döngüsü Frekans aralığı: 10 ... 1 kHz
Voltaj ölçüm fonksiyonu Giriş akımı: 1 ... 750V AC (rms değeri)
Giriş empedansı: 1MΩ
Ölçüm Fonksiyonu
Özdirenç
Ölçüm Aralığı Çözünürlük Hassasiyet
600 Ω 0.1 Ω ± 0.8% + 3 dijit
6 kΩ 0.001 kΩ ± 0.8% + 3 dijit
60 kΩ 0.01 kΩ ± 0.8% + 3 dijit
600 kΩ 0.1 kΩ ± 0.8% + 3 dijit
6 MΩ 0.001 MΩ ± 2% + 5 dijit
60 MΩ 0.1 MΩ ± 2% + 5 dijit
Ölçüm voltajı: yaklaşık 0.78V
Aşırı voltaj koruması: 750V DC, 1000V AC (rms değeri)
Ölçüm Fonksiyonu
Süreklilik Testi
Ölçüm Aralığı Çözünürlük Hassasiyet
600 Ω 0.1 Ω -
Akustik sinyal < 50 Ω
Test voltajı: 1.48 V
Aşırı voltaj koruması: 750V DC, 1000V AC (rms değeri)
Ölçüm Fonksiyonu
Kapasite Ölçümü
Ölçüm Aralığı Çözünürlük Hassasiyet
9.999 nF 0.001 nF ± 3% + 5 dijit
99.99 nF 0.01 nF ± 3% + 5 dijit
999.9 nF 0.1 nF ± 3% + 5 dijit
9.999 μF 0.001 μF ± 3% + 5 dijit
99.99 μF 0.01 μF ± 3% + 5 dijit
999.9 μF 0.1 μF ± 3% + 5 dijit
9,999 mF 0.001 mF ± 3% + 5 dijit
99.99 mF 0.01 mF ± 3% + 5 dijit
Aşırı voltaj koruması: 750V DC, 1000V AC (rms değeri)
Ölçüm Fonksiyonu
Diyot Ölçümü
Ölçüm Aralığı Çözünürlük Hassasiyet
3V 0.001V -
DC anot tarafı: yaklaşık 1-mA
DC katot tarafı: yaklaşık. 3.2V
Aşırı voltaj koruması: 750V DC, 1000V AC (rms değeri)
Ölçüm Fonksiyonu
Tek Fazlı Güç Ölçümü
Ölçüm Aralığı Çözünürlük Hassasiyet
3 W / VA / Var 0.01 W / VA / Var ± 3% + 5 dijit
100 W / VA / Var 0.1 W / VA / Var ± 3% + 5 dijit
4000 W / VA / Var 1 W / VA / Var ± 3% + 5 dijit
10 kW / VA / var 0.01 kW / VA / Var ± 3% + 5 dijit
100 kW / VA / var 0.1 kW / VA / Var ± 3% + 5 dijit
750 kW / VA / var 1 kW / VA / Var ± 3% + 5 dijit
En küçük ölçüm akımı: 1-mA
En küçük ölçüm voltajı: 1V
Ölçüm Fonksiyonu
Güç Faktörü Kapasitif / Endüktif
Ölçüm Aralığı Çözünürlük Hassasiyet
0.1 ... 1 0.001 ± 5% + 5 dijit
En küçük ölçüm akımı: 1-mA
En küçük ölçüm voltajı: 1V
Ölçüm Fonksiyonu
Harmonik Ölçümü
Ölçüm Aralığı Çözünürlük Hassasiyet
1 - ± 3% + 10 dijit
2 ... 6 - ± 3.5% + 10 dijit
7 ... 8 - ± 4.5% + 10 dijit
9 ... 10 - ± 5% + 10 dijit
11 ... 15 - ± 7% + 10 dijit
16 ... 20 - ± 10% + 10 dijit
En küçük ölçüm akımı: 1-mA
En küçük ölçüm voltajı: 1V
Çözünürlük, voltaj ölçüm aralığına bağlıdır.
Diğer Teknik Özellikler
Ölçüm Aralığı Otomatik ve manuel olarak ayarlanabilir
Maksimum Voltaj Aralığı 1000V DC ya da 750V AC
Maksimum Çalışma Yüksekliği 2000 m
Ekran LCD
Maksimum Ekran 5999 dijit
Ölçüm Aralığı Aşıldığında "OIL"
Ölçüm Aralığı İhlali "-OL"
Ölçüm Hızı 3 Hz
Otomatik Kapanma 30 dakika sonra
Güç Kaynağı 9V blok pil
Pil Göstergesi Pil voltajı çok düşükse simge görüntülenir
Sıcaklık Katsayısı 0.1 x hassasiyet x °C*
Çevre Koşulları 0 ... 40°C, 32 ... 104°F
Depolama Koşulları -10 ... 60°C, 14 ... 140°F
Boyut 238 x 92 x 50 mm
Ağırlık Yaklaşık 420 g (pil ile)
Hassasiyet, şu çevre koşullarını ifade eder: 18 ... 28°C / 65 ... 83°F.
*Sıcaklık, çevre koşulları sıcaklığı ile mevcut ortam sıcaklığı arasındaki farktır.
Örnek:
Mevcut ortam sıcaklığı, çevre koşulları sıcaklığından daha yüksek olduğunda
(50°C (mevcut ortam sıcaklığı)) - (40°C (çevre koşulları sıcaklığı) = 10°C
Mevcut ortam sıcaklığı, çevre koşulları sıcaklığından daha düşük olduğunda
(0°C (çevre koşulları sıcaklığı)) - (-5°C (mevcut ortam sıcaklığı)) = 5°C
Teslimat İçeriği
1 x Ampermetre PCE-PCM 3
1 x Ölçüm Ucu Seti
1 x 9V Blok Pil
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
