PCE Ohmmetre PCE-IT100

İlan Numarası (mc) 81148

Ürün Bilgisi

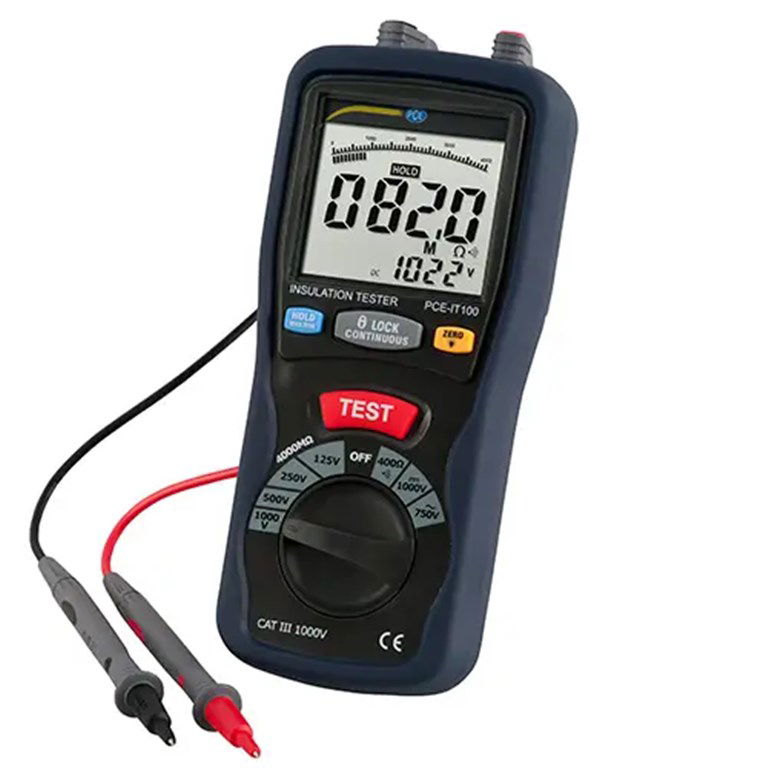

Ohmmetre PCE-IT100

4000 M’a kadar yalıtım direnci / CAT III 1000 V / Kolay kullanım /

Tekli ya da devamlı ölçüm / Maks./Min. ölçüm değeri fonksiyonu

Ohmmetre PCE-IT100, 152 V, 250 V, 500 V ve 1000 V’luk yardımcı voltajlar ile 4000 MΩ’a kadar olan yalıtım direncini tespit eder. Bunun haricinde, ohmmetre, 400 Ω’a kadar olan düşük empedanslı direnç ölçümü ve AC / DC voltaj ölçümü için ölçüm fonksiyonu da sunar. Bip sesi bulunan süreklilik testi de ohmmetrenin sunduğu bir diğer özelliktir. Mevcut ölçüm değeri için data hold fonksiyonunun yanı sıra ohmmetre, minimum ve maksimum ölçüm değerinin voltaj ve düşük empedanslı direnç ölçümü sırasında kaydedilmesini sağlar.

Büyük sayıları ve aydınlatması sayesinde ohmmetrenin ekranı zorlu aydınlatma koşullarında bile kolaylıkla okunabilir. Ölçüm fonksiyonunun büyük tuşlar ve anahtar düğme ile seçilmesi ohmmetrenin kullanımını kolaylaştırır. Yalıtım test cihazı PCE-IT100’ün teslimat içeriğinde ölçüm problarına sahip ölçüm kablosu çifti, timsah klipsli bir ölçüm kablosu ve altı pil bulunur.

İzolasyon ölçümlerinde uyulması gereken sınır değerleri

- Yeni tesisler (kuru odalar) için: 1000 Ohm x çalışma voltajı voltu (örneğin, 230 Volt’ta > 230 kOhm)

- Yeni tesisler (nemli odalar, dış mekan) için: 500 Ohm x çalışma voltajı voltu

- Topraklı cihazlar: 1000 Ohm x çalışma voltajı voltu

- Yalıtımlı cihazlar: 2 MOhm

- Elektrikli aletler: 2 MOhm

- Düşük voltaj koruması: 250 kOhm

- Elektrikli ölçüm cihazları: 5 MOhm

- Yaygın test voltaj değerleri: düşük voltaj ve telekomünikasyon sistemleri için 100 V, bina tesisatı ve ev aletleri için 500 V, düşük voltajlı motorlar ve transformatörler için 1000 V

Özellikler

- Geniş ölçüm aralığı

- 1 kV’a kadar 4 farklı test voltajı

- Otomatik kapanma fonksiyonu

- Güvenlik. EN 61010-1, CAT III 1000 V

- Arka aydınlatmalı ekran

- Taşıma çantası dahil

- Tekli ölçüm ve devamlı ölçüm

- Opsiyonel ISO kalibrasyon sertifikası

Teknik Bilgiler

Ölçüm Aralığı

AC Voltaj (40 ... 400 Hz) 750 V

Çözünürlük 1 V

Hassasiyet ± 0.8% ± 3 dijit

DC Voltaj 1000 V

Çözünürlük 1 V

Hassasiyet ± 1.2% ± 10 dijit

Direnç 40 Ω / 400 Ω

Çözünürlük 0.01 Ω / 0.1 Ω

Hassasiyet ± 1.2% ± 3 dijit

Yalıtım Direnci 4 MΩ / 40 MΩ / 400 MΩ / 4000 MΩ

Çözünürlük 0.001 MΩ / 0.01 MΩ / 0.1 MΩ / 1 MΩ

Yalıtım Direnci

125 V

± (2% + 10 dijit) / ± (2% + 10 dijit) /

± (4% + 5 dijit) / ± (5% + 5 dijit)

250 V

± (2% + 10 dijit) / ± (2% + 10 dijit) /

± (3% + 5 dijit) / ± (4% + 5 dijit)

500 V

± (2% + 10 dijit) / ± (2% + 10 dijit) /

± (4% + 5 dijit) / ± (4% + 5 dijit)

1000 V

± (3% + 10 dijit) / ± (2% + 10 dijit) /

± (2% + 5 dijit) / ± (4% + 5 dijit)

Süreklilik Testi Bip sesi: ≤ 35 Ω, test akımı ≤ 200 mA

Güç Kaynağı 6 x 1.5 V AA pil

Çevre Koşulları

0 ... 40 °C, <80% n.o (çalışma)

-10 ... +60 °C, <70% n.o (depolama)

Standartlar IEC10101, CAT III 1000V

Boyut 200 x 92 x 50 mm

Ağırlık 700 g (pil ile)

Teslimat İçeriği

1 x Ohmmetre PCE-IT100,

1 x Ölçüm Ucu Seti,

1 x Timsah Klips (1 metre kablolu),

6 x 1.5 V AA Pil,

1 x Bilek Askısı,

1 x Taşıma Çantası,

1 x Kullanım Kılavuzu.
