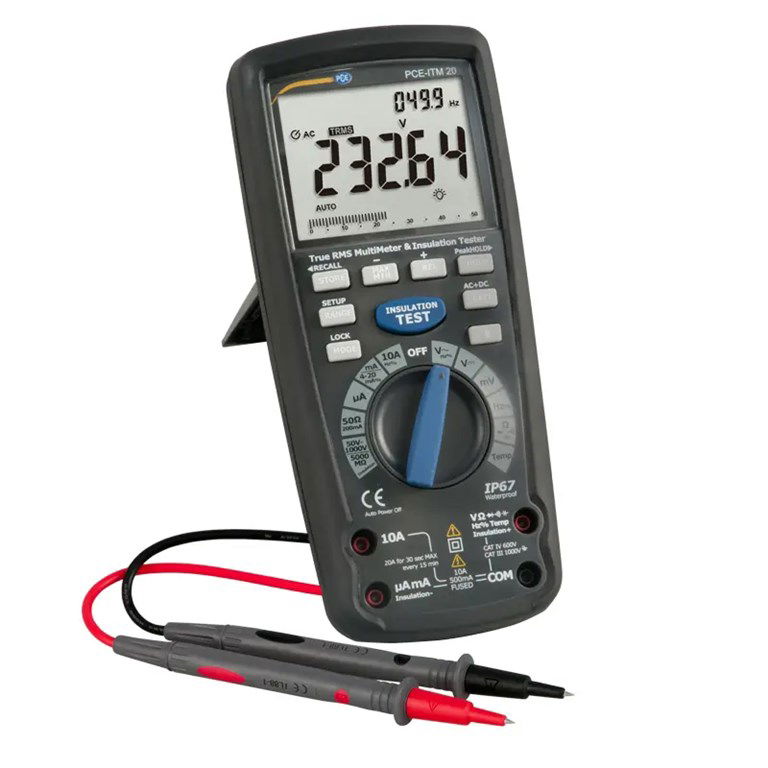

Ohmmetre PCE-ITM 20

Multimetre ve yalıtım test cihazı birleşimi / 1000 V’ye kadar test voltajı / Geniş LCD ekran / Sıcaklık ölçümü / Frekans ölçümü / Dahili hafıza / CAT IV 600 V / IP67 / Kablosuz USB

Ohmmetre PCE-ITM 20, çok yönlü multimetre ile yalıtım test cihazını birleştirir. Ampermetre ile voltaj, akım ve direnç gibi genel ölçümlerin yanı sıra frekans ve kapasite ölçümü de yapılabilir. Ohmmetrenin teslimat içeriğine dahil olan termokupl ile sıcaklık ölçümü gerçekleştirilebilir. Otomatik ölçüm aralığı seçeneği, ohmmetrenin hızlı ve güvenli bir şekilde kullanılmasını; geniş arka aydınlatmalı LCD ekran da kolay okunabilirliği sağlar.

Ohmmetrenin en önemli özelliği entegre yalıtım test cihazıdır. 1000 V’ye kadar olan test voltajı ve 5000 MΩ’ye (5 GΩ) kadar olan yalıtım direnci ölçülebilir. Aynı şekilde, ohmmetre ile PI ve DAR değeri de doğrudan ölçülebilir. Böylece, ohmmetre yardımıyla test nesnesinin yalıtım değeri ile ilgili hızlı bir değerlendirme yapılabilir.

Ohmmetrede daha sonra gerçekleştirilecek analizler için ölçüm değerlerini depolama imkanı sunan dahili hafızası bulunur.

Özellikler

- Otomatik ölçüm aralığı seçeneği

- Kapasite ölçümü

- Entegre yalıtım test cihazı

- Arka aydınlatmalı geniş LCD ekran

- Dahili hafıza

- Hold (tutma) fonksiyonu

- IEC 1010, CAT III 1000V, CAT IV 600V

- Frekans ölçümü

Teknik Bilgiler

Test Voltajı / Test Akımı Ölçüm Aralığı Çözünürlük Hassasiyet

50V 1 mA @ 50 kΩ

0.01 … 5 MΩ

5 … 50 MΩ

50 … 500 MΩ

500 … 1000 MΩ

0.0001 MΩ

0.001 MΩ

0.01 MΩ

0.1 MΩ

± (4 % + 20 dijit)

± (4 % + 20 dijit)

± (4 % + 20 dijit)

Belirtilmemiş

125V / 1 mA @ 125 kΩ

0.01 … 5 MΩ

5 … 50 MΩ

50 … 500 MΩ

500 … 5000 MΩ

0.001 MΩ

0.001 MΩ

0.01 MΩ

0.1 MΩ

± (2 % + 20 dijit)

± (2 % + 20 dijit)

± (3 % + 20 dijit)

± (4 % + 20 dijit)

250V / 1 mA @ 250 kΩ

0.01 … 5 MΩ

5 … 50 MΩ

50 … 500 MΩ

500 … 5000 MΩ

0.0001 MΩ

0.001 MΩ

0.01 MΩ

0.1 MΩ

± (2 % + 20 dijit)

± (2 % + 20 dijit)

± (3 % + 20 dijit)

± (4 % + 20 dijit)

500V / 1 mA @ 500 kΩ

0.01 … 5 MΩ

5 … 50 MΩ

50 … 500 MΩ

500 … 5000 MΩ

0.0001 MΩ

0.001 MΩ

0.01 MΩ

0.1 MΩ

± (2 % + 20 dijit)

± (2 % + 20 dijit)

± (3 % + 20 dijit)

± (4 % + 20 dijit)

1000V / 1 mA @ 1000 kΩ

0.01 … 5 MΩ

5 … 50 MΩ

50 … 500 MΩ

500 … 5000 MΩ

0.0001 MΩ

0.001 MΩ

0.01 MΩ

0.1 MΩ

± (2 % + 20 dijit)

± (2 % + 20 dijit)

± (3 % + 20 dijit)

± (4 % + 20 dijit)

Kısa Devre Akımı <1.5 mA

Multimetre Ölçüm Aralığı Çözünürlük Hassasiyet

Ölçüm Parametreleri

DC

50 mV

500 mV

5 V

50 V

500 V

1000 V

0.001 mV

0.01 mV

0.0001 V

0.001 V

0.01 V

0.1 V

± (0.06 % + 20 dijit)

± (0.06 % + 6 dijit)

± (0.06 % + 4 dijit)

± (0.06 % + 4 dijit)

± (0.06 % + 4 dijit)

± (0.1 % + 3 dijit)

Altarnatif Akım Voltajı

AC+DC

50 … 1000 Hz

50 mV

500 mV

5 V

50 V

500 V

1000 V

0.001 mV

0.01 mV

0.0001 V

0.001 V

0.01 V

0.1 V

± (1 % + 50 dijit)

± (1 % + 50 dijit)

± (1 % + 30 dijit)

± (1 % + 30 dijit)

± (1 % + 30 dijit)

± (1 % + 30 dijit)

Alternatif voltaj için belirtilmiş hassasiyet ölçüm aralığının 5 … 100%’ünü ifade eder.

Doğru Akım Ölçüm Aralığı Çözünürlük Hassasiyet

500 µA

5000 µA

50 mA

500 mA

10 A

0.01 µA

0.1 µA

0.001 mA

0.01 A

0.001 A

± (0.5 % + 3 dijit)

± (0.5 % + 3 dijit)

± (0.5 % + 3 dijit)

± (0.5 % + 3 dijit)

± (0.5 % + 3 dijit)

Alternatif Akım

AC + DC

50 … 1000 Hz

500 µA

5000 µA

50 mA

500 mA

10 A

0.01 µA

0.1 µA

0.001 mA

0.01 A

0.001 A

± (1% + 30 dijit)

± (1% + 30 dijit)

± (1% + 30 dijit)

± (1% + 30 dijit)

± (1% + 30 dijit)

Alternatif voltaj için belirtilmiş hassasiyet ölçüm aralığının 5 … 100%’ünü ifade eder.

Direnç Ölçüm Aralığı Çözünürlük Hassasiyet

50 Ω

500 Ω

5 kΩ

50 kΩ

500 kΩ

5 MΩ

50 MΩ

0.01 Ω

0.1 Ω

0.0001 kΩ

0.001 kΩ

0.01 kΩ

0.001 MΩ

0.001 MΩ

± (0.2 % + 20 dijit)

± (0.1 % + 10 dijit)

± (0.1 % + 3 dijit)

± (0.1 % + 3 dijit)

± (0.1 % + 3 dijit)

± (1 % + 10 dijit)

± (1.5 % + 50 dijit)

Kapasite

50 nF

50 nF

500 nF

5 µF

50 µF

500 µF

5 mF

10 mF

0.001 nF

0.01 nF

0.1 nF

0.001 µF

0.01 µF

0.1 µF

0.001 mF

0.01 mF

± (1.5 % + 50 dijit)

± (1.5 % + 10 dijit)

± (1.5 % + 10 dijit)

± (1.5 % + 5 dijit)

± (1.5 % + 5 dijit)

± (1.5 % + 5 dijit)

± (3 % + 30 dijit)

± (3 % + 30 dijit)

Frekans (Elektronik)

50 Hz

500 Hz

5 kHz

50 kHz

500 kHz

5 MHz

50 MHz

100 MHz

0.001 Hz

0.01 Hz

0.0001 kHz

0.001 kHz

0.01 kHz

0.0001 MHz

0.001 MHz

0.01 MHz

± (0.02 % + 3 dijit)

± (0.02 % + 3 dijit)

± (0.02 % + 3 dijit)

± (0.02 % + 3 dijit)

± (0.02 % + 3 dijit)

± (0.02 % + 3 dijit)

± (0.02 % + 3 dijit)

Belirtilmemiş

Hassaslık: 0.8 VRMS dk @ 20% … 80% görev döngüsü <100 kHz 5 V RMS dk @

20% … 80%> 100 kHz

Ölçüm Aralığı Çözünürlük Hassasiyet

Frekans (Elektronik)

40 Hz … 10 khz

0.01 1 Hz …

0.001 kHz ± (0.1%)

Görev Döngüsü 0.1 … 99.9% 0.01% ± (1.2% + 2 dijit)

Darbe Genliği 100 µS … 100 ms; Frekans: 5 Hz … 150 khz

Sıcaklık 58 … 2462°F 0.1°F ± (0.5 % + 7°F)

K Tipi Termoelement -50 … 13350°C 0.1°C ± (0.5 % + 3.5°C)

4 … 20 mA% -25 … 125% 0.01% ± 50 dijit

Direnç 50 Ω aralığı

50 Ω

500 Ω

0.001 Ω

0.01 Ω

± (1 % + 20 dijit)

± (1 % + 20 dijit)

Açık Devre Voltajı: 5V; Aşırı Yük Koruması 250V

Diğer Özellikler

Hafıza 9999 ölçüm noktası

Gövde

Çift kalıplı gövde, IP67

(su geçirmez ve toz geçirmez)

Düşme Testi 2 m

Diyot Testi

Test akımı 0.9 mA

Açık devre voltajı 2.8 mA

Süreklilik Testi <35Ω’de akustik sinyal / Test akımı <0.35 mA

Peak Tespiti <1 ms

Sıcaklık Sensörü K Tipi Termoelement

Giriş Empedansı

DC: > 10 MΩ

AC: > 9 MΩ

AC Kuplaj TRMS

AC Voltaj Band Genliği 50 Hz … 1 kHz

Crest Faktör

500 V’de <3

1000 V’de <1.5

Ekran Çubuk grafikli aydınlatmalı 50000 dijitli LCD ekran

Otomatik Kapanma 15 dk sonra

Ölçüm Hızı 10 Hz

Güç Kaynağı 6 x 1.5V AA Pil

Arayüz

Kablosuz USB

Sigorta mA, µA: 0.5 A / 1000V seramik hızlı sigorta

A: 10 A / 1000V seramik hızlı sigorta

Çevre Koşulları 5 … 40°C, maks. 80% n.o

Depolama Koşulları -20 … 60°C, maks. 80% n.o

Çalışma Yüksekliği Maksimum 2000 m

Ağırlık Yaklaşık 720 g

Boyut 220 x 95 x 50 mm

Güvenlik Standartları

EN61010-1

IEC 61010-1 2.Kısım (2001)

CAT IV 600V, CAT III 1000V

UL 61010-1 2.Kısım (2004)

CAN/CSA C22.2 No 6110-1 2.Kısım (2004)

UL 61010B-2-031 1.Kısım (2003)

Teslimat İçeriği

1 x Ohmmetre PCE-ITM 20

1 x Test Ucu Çifti

1 x Timsah Klipsli Tel

1 x Termoelement Adaptörü

1 x K Tipi Termoelement

6 x 1.5V AA Pil

1 x Kablosuz USB Adaptörü

1 x Kullanım Kılavuzu
