PCE Tork Ölçüm Cihazı PCE-T 240

İlan Numarası (mc) 81448

Ürün Bilgisi

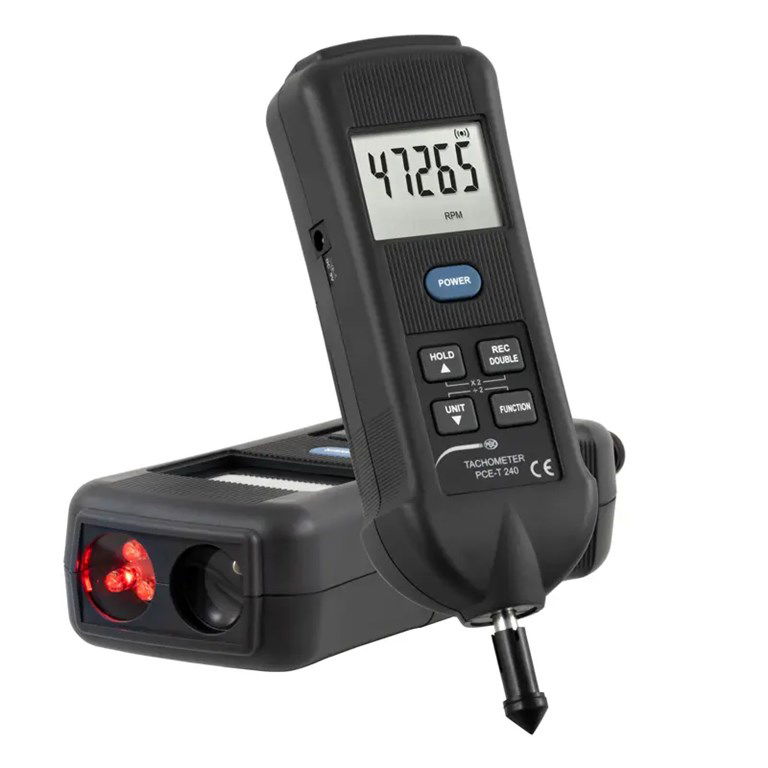

Devir Ölçüm Cihazı PCE-T 240

Sıcaklık ölçümü / Temaslı ve optik hız ölçümü / RS232 arayüzü / Pil ve güç adaptörü /

Otomatik kapanma / 5 … 99.999 RPM stroboskop ölçüm aralığı / Hız ölçümü /

Opsiyonel ISO kalibrasyon sertifikası

Devir ölçüm cihazı PCE-T 240, temaslı hız ölçümü için kullanılan ve 0.5 … 99.999 RPM temaslı hız ölçüm aralığı bulunan bir ölçüm cihazıdır. Hızı devir ölçüm cihazına aktarmak için teslimat içeriğinde bir dış ve bir iç koniye sahip iki kauçuk ölçüm ucu bulunur. Devir ölçüm cihazı ile gerçekleştirilen temaslı ölçümlerde hız, ölçüm tekerleği kullanılarak m/dk olarak da belirlenebilir.

Temaslı ölçümün yanı sıra devir ölçüm cihazı ile hız optik olarak da ölçülebilir. Bunu yapmak için, test nesnesine 1 x 1 cm’lik yansıtıcı bant yapıştırılır. Devir ölçüm cihazı, yansıma aracılığıyla hızı belirleyebilir.

Buna ek olarak, hız, stroboskop fonksiyonu kullanılarak da belirlenebilir. Bu fonksiyonda, devir ölçüm cihazından birbiri ardına birçok flaş gelir. Flaş frekansının hızlı bir şekilde ayarlanması için frekans iki katına çıkarılabilir ya da yarıya indirilebilir. Hız, test nesnesi devamlı olarak görülebildiği ve flaş boyunca dik durduğu anda belirlenir.

Devir ölçüm cihazı ile devir sayısı ve hız ölçümünün yanı sıra sıcaklık da belirlenebilir. Bunun için, herhangi bir K tipi termokupl bağlanabilir. Gerekirse PT1000 sıcaklık sensörü de bağlanabilir.

Çeşitli fonksiyonları sayesinde devir ölçüm cihazı pek çok alanda kullanılabilir. Devir ölçüm cihazı, konveyör bantlarının hızını ve havalandırma sistemlerinin dönüş hızını belirlemek için kullanılabilir. Devir ölçüm cihazı PCE-T 240 için opsyionel ISO kalibrasyon sertifikası mevcuttur.

Özellikler

- Pil ve güç adaptörü

- Hız belirlemesi için stroboskop

- Temaslı ve optik ölçüm

- Temaslı ölçüm aralığı: 0.5 … 99.999 RPM

- °C ve °F cinsinden sıcaklık ölçümü

- Çeşitli ataşmanlar

Teknik Bilgiler

Optik Ölçüm

Ölçüm Aralığı 5 … 99.999 RPM

Çözünürlük

0.5 RPM (<1.000 RPM)

1 RPM (≥1.000 RPM)

Hassasiyet ±(Ölçüm değerinin %0.05’i + 1 dijit)

Algılama Mesafesi

50 … 150 mm, 2 ... 6 inç (tipik)

Maksimum 300 mm, 12 inç

(ortam aydınlatmasına göre)

Temaslı Ölçüm

Ölçüm Aralığı 0.5 … 19.999 RPM

Çözünürlük

0.5 RPM (<1.000 RPM)

1 RPM (≥1.000 RPM)

Hassasiyet ±(Ölçüm değerinin 0.05’i + 1 dijit)

Ölçüm Aralığı 0.05 ... 1.999.9 m/dk

Çözünürlük

0.05 m/dk (<100 m/dk)

0.1 m/dk (≥100 m/dk)

Hassasiyet ±( Ölçüm değerinin %0.05’i + 1 dijit)

Ölçüm Aralığı 0.2 ... 6.561.4 ft/dk

Çözünürlük

0.1 ft/dk (<1.000 ft/dk)

1 ft/dk (≥1.000 ft/dk)

Hassasiyet ±(Ölçüm değerinin 0.05’i + 1 dijit)

Ölçüm Aralığı 2.0 ... 78736.2 in/dk

Çözünürlük

0.1 in/dk (<1.000 in/dk)

1 in/dk (≥1.000 in/dk)

Hassasiyet ±(Ölçüm değerinin 0.05’i + 1 dijit)

Ölçüm tekerleğini kullanırken, hassasiyet ölçülen değerin %0,5'ine kadar değişebilir.

Stroboskop

Ölçüm Aralığı 100 … 99.990 RPM/FPM

Çözünürlük

0.1 RPM (<1.000 PRM)

1 RPM (1.000 … 30.000 RPM)

5 RPM (30.000 … 50.000 RPM)

10 RPM (50.000 … 99.990 RPM)

Hassasiyet ±(Ölçüm değerinin %0.1’i + 2 dijit)

LED Üç kırmızı LED

Sıcaklık (K Tipi)

Ölçüm Aralığı -50.0 … 1300.0 °C

Çözünürlük 0.1 °C

Hassasiyet ±(Ölçüm değerinin %0.4’ü +0.5 °C)

Ölçüm Aralığı -100.0 … -50.1 °C

Çözünürlük 0.1 °C

Hassasiyet ±(Ölçüm değerinin %0.4’ü +0.5 °C)

Ölçüm Aralığı -58.0 … 2372.0 °F

Çözünürlük 0.1 °F

Hassasiyet ±(Ölçüm değerinin %0.4’ü +1 °F)

Ölçüm Aralığı -148.0 … -58.1 … °F

Çözünürlük 0.1 °F

Hassasiyet ±(Ölçüm değerinin %0.4’ü +1.8 °F)

Sıcaklık (PT1000)

Ölçüm Aralığı -10.0 … 70.0 °C, 14.0 … 158.0 °F

Çözünürlük 0.1 °C, 0.1 °F

Hassasiyet ±1.2 °C, ± 2.2 °F

Diğer Teknik Özellikler

Ekran LCD ekran, 43 x 33 mm, 5 dijit

Hafıza En büyük ve en küçük ölçüm değeri

Güç Kaynağı (Güç Adaptörü) 9 V DC, 100 mA

Güç Kaynağı (Pil) 4 x 1.5 V AA pil

Güç Tüketimi DC 42 mA

Otomatik Kapanma 10 dakika hareketsizlikten sonra

Arayüz RS232

Çevre Koşulları

0 … 50 °C, 32 … 122 °F, <80 5 n.o, yoğuşmasız;

Manyetik alan <3 V/M, <30 MHz

Boyut 207 x 67 x 39 mm, 8.15 x 2.63 x 15.3 inç

Ağırlık 230 g, 0.5 lb (pilsiz)

Teslimat İçeriği

1 x Devir Ölçüm Cihazı PCE-T 240,

1 x Ölçüm Ucu (dış koni),

1 x Ölçüm Ucu (içi boş iç koni),

1 x Ölçüm Tekerleği,

1 x Yansıtıcı Bant (yaklaşık 600 mm),

4 x 1.5 V AA Pil,

1 x Taşıma Çantası,

1 x Kullanım Kılavuzu.
