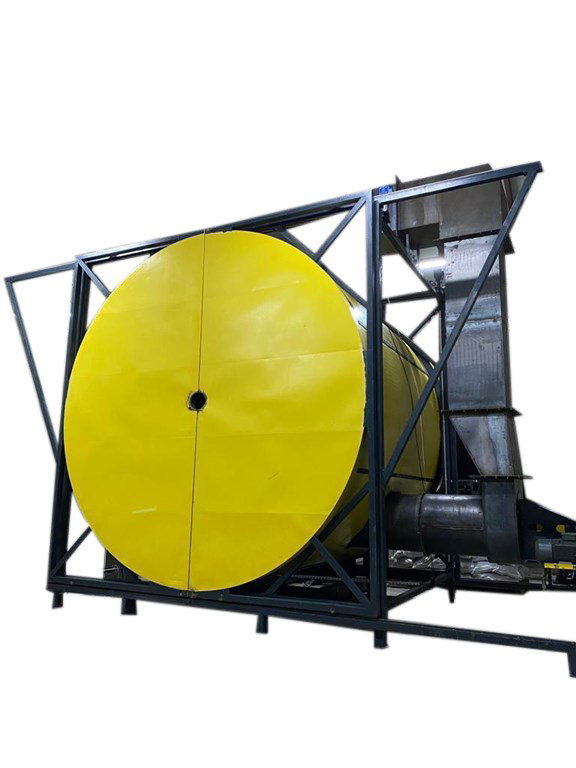

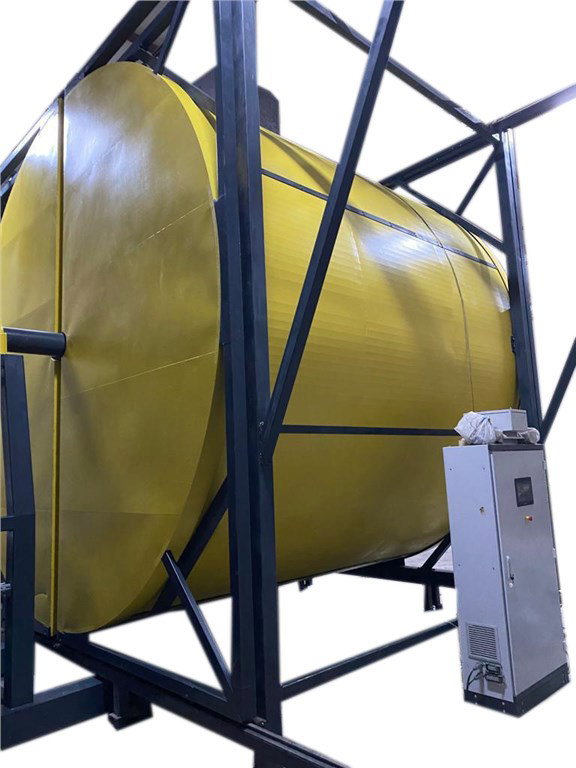

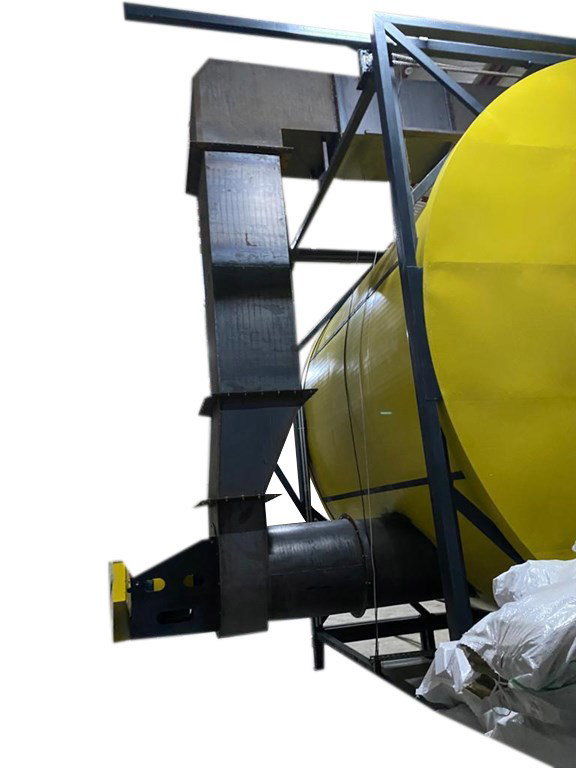

Rotasyon Makinası 5 metre

Fırın Çapı : 4,7 metre Fırın Derinliği : 3,9 metre Kurulu Güç : 45 kW Redüktörlü Motor 2 adet Kalıpların bağlı olduğu arabanın ileri geri hareketini sağlamak için araba şasesinin üzerinde 1.5 kW motor kullanılmıştır. Redüktörlü Motor Kalıplar rotasyon makinesinin içerisine girdikten sonra zincir dişli mekanizması sayesinde yatay yönde 360 derece dönme hareketini sağlamak için kullanılır. Elektrik Motoru 1: 7.5 kW U kol dış dönüş Giriş Seçenekleri: 1450 d/dk Çıkış Devri: 24 d/dk Elektrik Motoru 2: 5.5 kW düz kol dış dönüş Giriş Seçenekleri: 1445 d/dk Çıkış Devri: 23 d/dk Redüktörlü Motor Kalıplar rotasyon makinesinin içerisine girdikten sonra zincir dişli mekanizması düşey yönde 360 derece dönme hareketini sağlamak için kullanılır. Elektrik Motoru: 4 kW iç dönüşler için 2 adet Giriş Seçenekleri: 1430 d/dk Çıkış Devri: 26.6 d/dk Santrifüj Vantilatör (Fan) 1 adet Kalıpların içerisinde bulunan hammaddenin erimesi sağlamak için gereken sıcak hava sirkülasyonunu sağlamak için kullanılır. Elektrik Motoru: 15 kW – 1.450 d/dk Debi: 16.000 m3/h Vantilatör Devri: 1.750 d/dk Tahrik Şekli: Kayış Kasnak Kontrol Paneli Rotasyon makinesinde Arabanın ileri geri hareketi, Kapının açılıp kapanması, Kalıpların bağlı olduğu kısmın çift yönlü hareketi, Santrifüj vantilatörü çalıştırma, Brülörü çalıştırma gibi işlemlerin manuel olarak çalıştırılması için kullanılır. Elektrik Panosu (Dikili) Schneider PLC Weintek 10” Dokunmatik Ekran ABB Sürücü (9 adet) Schneider Şalt Malzemeler Weidmüller klemens ve röle grubu Tek kapaklı dikili tip 180*100cm elektrostatik boyalı pano Telemekanik stop sivici 8 adet (araçların ve kapıların duruşunu sağlar) Weintek 10” Dokunmatik Ekran Rotasyon makinesinin sürücü ayarlarını yapabilmek, makineyi kontrol edebilmek amacıyla elektrik panosunun üzerinde bir adet olarak kullanılmıştır. Lineer Yol Ray üzerine oturtulmuş tekerlekler sayesinde kalıpların bağlı olduğu arabanın, fırının içerisine düzgün bir şekilde girebilmesi için kullanılır. 2 set Lineer kızak Kapıların az enerji ve sürtünme ile açılmasını sağlar. 2 set Brulör Riello marka RS70 Çift kademeli Tri faze enerji beslemeli izolasyon fırında 100 mm taş yünü izolasyon. Bacada 100 mm taş yünü izolasyon PT-100 ORDEL MARKA 4-20 mA analog sinyal 1⁄2 dişli balantılı Fırın iç sıcaklığını anlık denetleyerek brulörü oransal kontrol eder. Gaz tasarrufu sağlar
